1、電磁流量計應安裝于被測介質完全充滿的管道上.

2、一般計量場合，上游直管段長度不應小于3D ，下游直管段長度不小于2D ; 需要精確計量的場合，上游直管段長度不應小于10D ，下游直管段長度不小于3D .

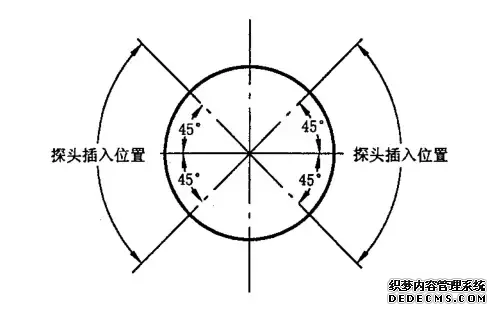

3、插入式電磁流量計在水平或傾斜管道上安裝時，探頭應安裝于管道中心線平面上下45°的范圍內，如圖3所示。



圖3 電磁流量計探頭在水平管道上的安裝

4、插入式電磁流量計探頭中心線應與管道中心線相垂直。

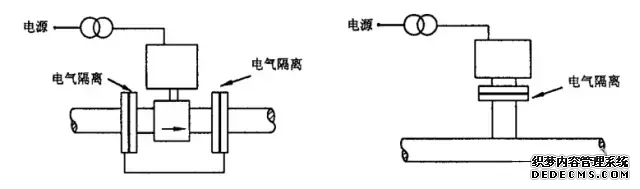

5、當被測流體不接地時，電磁流量計應與工藝管道絕緣隔離，其電源及輸出信號應采用變壓器隔離，如圖4所示。



圖4 不接地流體的電氣連接

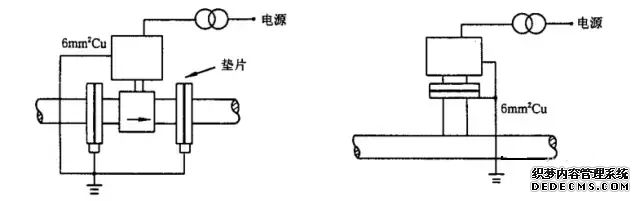

當被測流體接地時，電磁流量計表體與工藝管道應良好地連接并接地，如圖5所示。



圖5 接地流體的電氣連接
