一、孔板流量計-孔板流量計法蘭與電磁流量計法蘭的區別？孔板流量計法蘭與電磁流量計

孔板法蘭指示孔板上的法蘭，孔板流量計也帶法蘭，我想樓主是不是想問限流孔板和孔板流量計的區別？& {5 H/ [5 n% c5 b0 `( V; J* N

如果是問這兩個的區別,限流孔板主要作用是用來限流，也就是減小流體的流量，是流量滿足工藝要求，其實和調節閥的作用差不多，指示用孔板更便宜；其結構形式就是帶有法蘭的孔板，沒有取圧口，不用連接取壓管；其一般情況壓損較大，滿足設計流量要求。

孔板流量計顧名思義就是流量計，利用前后差壓來測量流體的流量。其需要有取圧口，連接取壓管去差壓變送器，用來測量流量；一般要求孔板流量計的壓損小。

二、電磁流量計電磁流量計廠家找哪家？

江蘇潤儀儀表有限公司創立于2008年，本公司的主營產品：壓力表、精密數字壓力計、普通隔膜壓力表、智能差壓變送器，氫氣壓力表、膜片壓力表、普通膜盒壓力表、電接點壓力表；校驗仿真儀；壓力變送器；不銹鋼隔膜耐震壓力表；校驗裝置；工業熱工儀表；智能數控儀表；便攜式壓力校驗儀；電線電纜；渦街流量計等。公司前身為金湖縣儀表三廠，金湖縣儀表三廠現隸屬于江蘇潤儀儀表有限公司，是公司旗下的龍頭生產企業。金湖縣儀表三廠始創于1983年，生產資歷深厚，經驗豐富，擁有眾多優秀的技術骨干，是原國家機電部定點生產溫度儀表、壓力儀表、流量儀表的企業之一。隨著企業的軟、硬件不斷的發展和升級，江蘇潤儀儀表有限公司應運而生，如今已成長為一家集科研、生產、成套工程為一體的高新技術企業。

三、如何使用電磁流量計？

1.1 接線一般的過程測量儀表都是二線制儀表，電源和信號共用兩根電線。而電磁流量計則采用四線制，電源與信號線分開，既可用直流供電也可用交流供電，輸出信號既有電流信號也有脈沖和報警信號，接線時必須注意，不能將電源和信號線接錯，以免損壞流量計。2.2 參數設置電磁流量計從與流體的流速相對應的微小感應電壓中計算出體積流量，并輸出1個4～20mA的信號。為保證獲得正確的信號，使用前必須設定3個參數，即通徑、儀表系數和流量量程，其中前2個參數出廠時已經校好，用戶不需要設定，而流量量程即輸出電流為20mA時的瞬時流量值，使用前必須進行標定。此外，流量計的顯示模式、報警模式等也必須設定。流量計的參數設置（組態）有兩種方法：其一是利用顯示面板上的按鍵，其二則是利用手持智能終端。2.2.1 面板按鍵設定ADMAG AE（SE）系列電磁流量計一般都配有顯示面板，其上有6位LCD顯示器、3只按鍵和狀態指示燈等。利用SET、SHIFT和INC三個鍵的組合就可以設定所有的參數，如顯示模式、顯示單位、量程等。具體設定應參照電磁流量計的使用手冊。2.2.2 BT智能終端設定具有智能通信功能的儀表能與智能終端通信。華清的智能終端有BT100、BT200等型號，簡稱BT智能終端，它們采用BRAIN協議，將1個±2mA。2.4kHz的調制信號選加到4～20mA的模擬信號上用作信號傳輸。由于調制信號是交流信號，所以迭加不會影響模擬信號的數值。BT智能終端與流量計的連接有兩種方式：其一是直接與流量計端蓋下面的BT端子相連，這種方式適用于現場調試或流量計不具備智能通信功能的情況；其二是與4~20mA直流信號線的連接，BT智能終端可以連接在從控制柜到流量計信號線的任何位置，最大距離可達2km，只要保證整個回路的負載電阻在250～750Ω之間，就可以可靠地通信。這種方式操作者不必去現場，在控制室就可對流量計迸行設置和在線監測，是使用最多的一種方式。

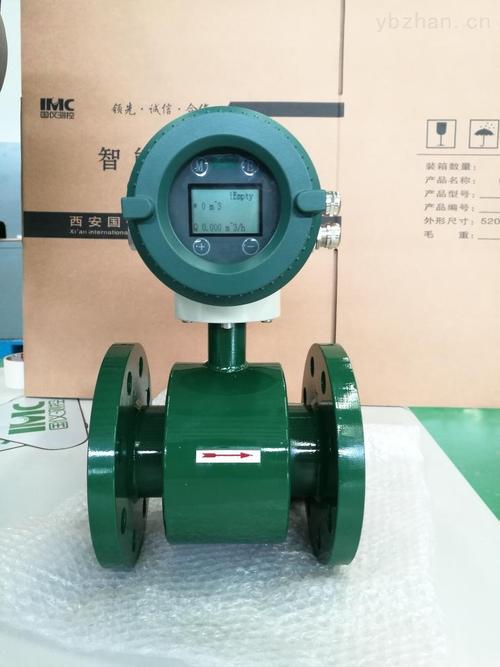

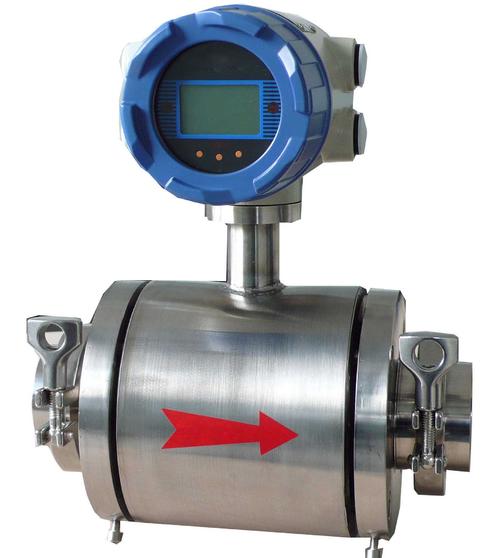

電磁流量計是利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓，該電壓與流體的流速成正比關系，進而得到流量值Q。北京康納森為您解答，具體的可以咨詢北京康納森

電磁流量計技術參數：儀表精度：管道式0.5級、1.0級；插入式2.5級。測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。流速范圍：0.2～8m/s。工作壓力：1.6MPa。和順達流量計廠家

四、電磁流量計原理以及使用注意事項？

在電磁流量計內部，有一個產生磁場的電磁線圈和捕捉電動勢（電壓）的電極。由此，雖然電磁流量計的流量管內可能看起來沒有任何東西，但可以測量流量。

根據法拉第感應定律，在磁場內移動導電液體會產生管內徑，磁場強度和平均流速都成比例的電動勢（電壓）。換句話說，在磁場中移動的液體的流速被轉換成電力。

電磁流量計的測量通道是一段無阻流檢測件的光滑直管，因不易阻塞適用于測量含有固體顆粒或纖維的液固二相流體，如紙漿、煤水漿、礦漿、泥漿和污水等；

它不產生因檢測流量所形成的壓力損失，儀表的阻力僅是同一長度管道的沿程阻力，節能效果顯著，對于要求低阻力損失的大管徑供水管道最為適合；

測量原理：

電磁流量計的理論-法拉第電磁感應定律.當一導電體經過一個磁場時，就會產生感應電動勢，其電動勢的方向與導體運動和磁場的方向有關.在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。

當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

感應電動勢相對于流速成正比，并被兩個測量電極所檢測。然后變送器將它進行放大，根據管道橫截面積計算出體積流量

U感應電動勢；V =流速；Q=體積流量；B=磁場強度；L=管道直徑

感應電動勢：U=BLV；Q=vA

測量原理：電磁流量計的理論-法拉第電磁感應定律,假設電磁感應線圈產生磁場強度（B）為恒定，產生的感應電壓

（Ue）正比于流體速度，管道截面積（A）為己知，則體積流量（Qv）則可通過如下公式計算：

Ue=B?L?V

Q=v?A

電磁流量計由流量傳感器和變送器兩大部分組成。傳感器測量管上下裝有勵磁線圈，通勵磁電流后產生磁場穿過測量管，一對電極裝在測量管內壁與液體相接觸，引出感應電勢，送到變送器，勵磁電流則由變送器提供。

使用電磁流量計時有一個重點。由于電磁流量計是基于電磁感應定律的，所以導電液體是唯一可以檢測流量的液體。是否是導電液體取決于導電性。那么，什么是電導率？

導電率通常是表示電流容易流動的值。相反的數值是電阻率，表示電流難以通過的程度。對于單位，主要使用S / c電磁流量計的原理是根據法拉第電磁感應定律進行。當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。1、需要保持電纜接頭清潔干燥，防水、防潮，每次使用后一定要及時旋上流量計和各電纜頭護蓋。

2、 循環時禁止連接流量計，避免循環液中的尖硬巖屑沖刷損傷流量計內襯，影響測量精度。

3、電磁流量計變送器不能互換使用。

4、保證電磁流量計內襯不能被硬物劃傷、戳傷，破壞其光潔度。

5、 每次施工使用后必須及時用清潔水（不含油）清洗干凈流量計內襯、變徑短接內襯（使用水槍、軟布清洗內襯）。嚴禁流量計內襯接觸各種油類物質污染測量電極、損壞絕緣內襯。安裝方法：(1)盡可能采用屏蔽電纜(二芯、三芯)作信號線。分體型渦街流量計的傳感器與轉換器之間應采用低噪聲電纜連接，兩者之間距離應盡量短，以減小連線的長度和分布電容，接線后應把信號線可靠固定，避免信號線在空中自由擺動，以防止斷線或引人干擾。(2)布線時應將信號輸出線與電力線分開，如信號線與電力線同在一地溝中鋪設，則應將信號線單獨用金屬管屏蔽保護。(3)屏蔽線的屏蔽層與金屬線管都應良好接地。如不接地，不但不能起屏蔽保護作用反而會引人外界干擾。(4)遵循“一點接地”原則，接地電阻應小于10ω。一體型和分體型都應把接地點選在傳感器一側，轉換器外殼接地點應與傳感器“同地”，但不要與強電設備同地。(5)渦街流量計的電源負端不能接地，如果電源負端與轉換器外殼是隔離的，則可把轉換器外殼接地。(6)隔爆型渦街流量計必須在接線進、出口處安裝防爆密封接頭，信號線和電源線應嚴格密封。 注意事項：(1)在流量計進行接線與拆線時，切忌帶電作業。(2)在防爆現場維修時，不能帶電打開轉換器前后端蓋。(3)對于電源負端不能接地的渦街流量計(例如現場總線型渦街流量計)，接線后通電前應檢查電源負端與“地”之間的絕緣電阻，且絕緣電阻不小于20m；(4)對于電源負端不能接地的渦街流量計，現場測試時，應采用電池供電的電子儀器，且儀器的負端不能接地。所使用的示波器必須有差分型輸人端，且測量時應置于交流藕合檔。 合肥科邁捷很高興為您解答電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計，測量介質流速、儀表量程與口徑 測量一般的介質時，電磁流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。電磁流量計工作原理

電磁流量計的理論-法拉第電磁感應定律.當一導電體經過一個磁場時，就會產生感應電動勢，其電動勢的方向與導體運動和磁場的方向有關.在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。

電磁流量計使用注意事項

1、需要保持電纜接頭清潔干燥，防水、防潮，每次使用后一定要及時旋上流量計和各電纜頭護蓋。

2、 循環時禁止連接流量計，避免循環液中的尖硬巖屑沖刷損傷流量計內襯，影響測量精度。

3、電磁流量計變送器不能互換使用。

4、保證電磁流量計內襯不能被硬物劃傷、戳傷，破壞其光潔度。

5、 每次施工使用后必須及時用清潔水（不含油）清洗干凈流量計內襯、變徑短接內襯（使用水槍、軟布清洗內襯）。嚴禁流量計內襯接觸各種油類物質污染測量電極、損壞絕緣內襯。雷達液位計參數

1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。

2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高。

3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。

4、耐振動性能好，能適應液位波動大的情況下工作 結構簡單，安裝方便，維護費用低。

5、帶精美的磁鋼校正器，現場隨意校調

技術參數。

測量范圍：150～8000mm，對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。

工作壓力：0.6；1.0；2.5；4.0；6.4；10Mpa

工作溫度：F ：120℃；G：200℃；H：450℃

**度:±10mm

介質密度: 0.5～2.0g/cm3介質密度差: ≥150kg/m3(測量界位)

環境振動：頻率≤25Hz 振幅≤0.5mm跟隨速度： ≤0.08m/s

介質粘度： ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計 。

過程連接：旁路側面安裝法蘭:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。

開關選項：可選擇普通型、防爆型

變送器選項：可選干簧管液位變送器、可選磁致伸縮液位變送器、可選全智能帶表顯示液位變送器
