電磁流量計，是二十世紀五、六十年代伴隨著技術的發展而出現的新式流量檢測儀表。電磁流量計是運用電流的磁效應基本原理，從而精確測量導電性流體流量的一種儀表設備。

1、基本概念



電磁流量計基本概念根據法拉第電流的磁效應基本定律



電磁流量計原理：電磁流量計依據法拉第電流的磁效應基本原理，在與精確測量管中心線和磁感線互相垂直的壁厚上安裝了一對檢驗電級，當導電性液體沿測量管軸線運動時，導電性液體激光切割磁感線造成磁感應電勢差，此磁感應電勢差由2個檢驗電級驗出，大小與液體流速成正比，其數值：E=B*V*D*K



E:感應電流

K:儀表盤參量

B:磁感應強度

D:精確測量管直徑

V:均值水流量

2、三個關鍵概念



（1）只有精確測量導電介質

導電率限定標準б≥1-5us/cm（水>20us/cm）

(低導電率應用專用型儀表盤）

不可以精確測量非導電介質,如氣體,原料油，如物質帶有很多氣體，造成精確測量產生大的波動



（2）務必存有電磁場

自感電動勢流過精確測量管左右勵磁線圈造成電磁場。勵磁線圈斷路，流量計不工作，會直接影響儀表測量準確性。

精確測量管務必為非導磁類材料，確保電磁場越過軟管

（精確測量管應選用金屬材質）



（3）實際測量值是流速

電磁流量計實際精確測量介質的流速

精確測量物質的容積總流量

換算成其他需要的數值

3、2個關鍵部件

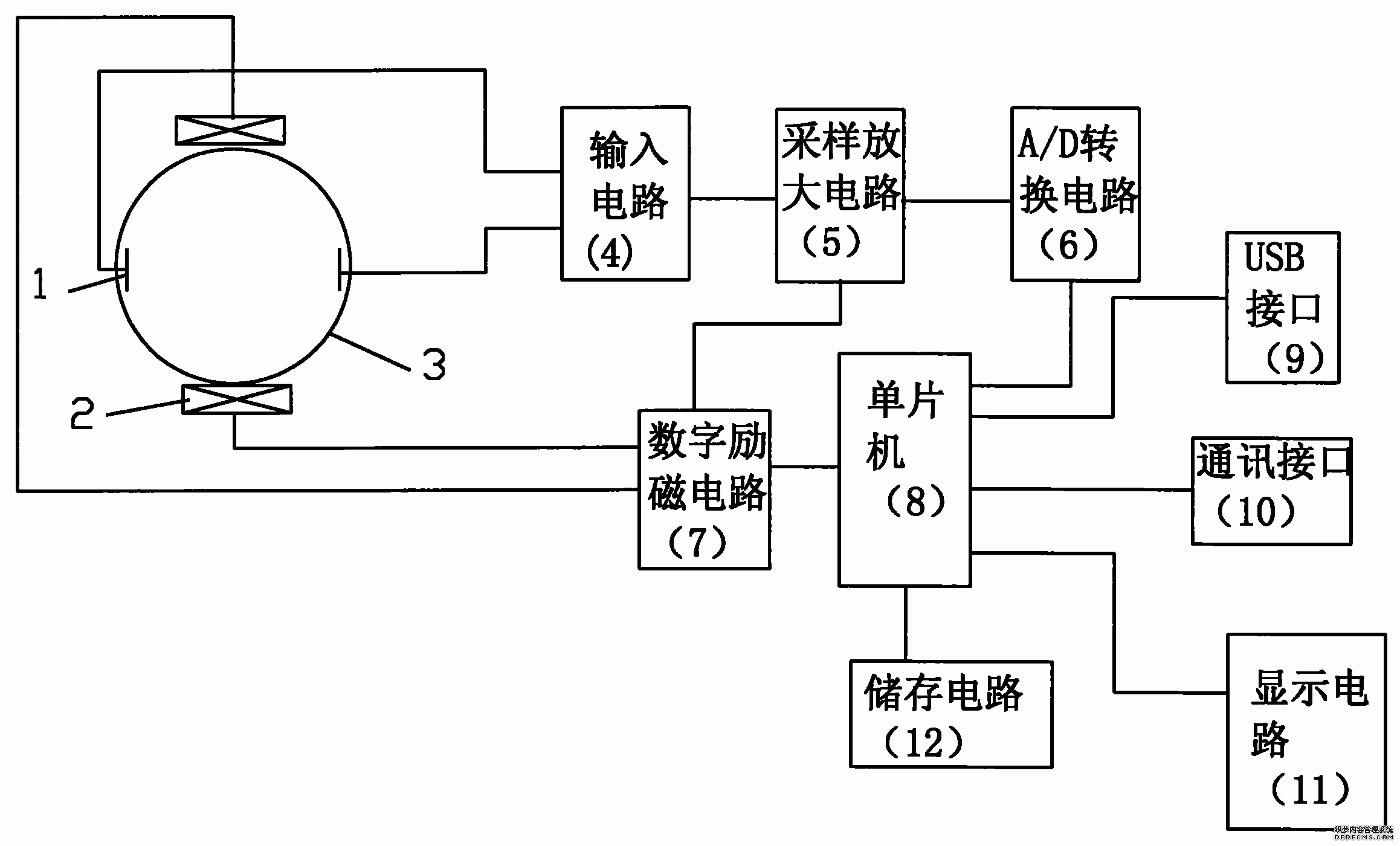

控制器和二次儀表盤，是電磁流量計不可或缺的2個關鍵構件。

電磁流量計的工作特性：



1.具備雙重檢測系統；



2.控制器需要的接管段較短，長短為5倍的管道直徑；



3.工作壓力損害?。?/p>



4.精確測量不會受到流體密度、黏度、溫度、工作壓力和導電率轉變的危害；

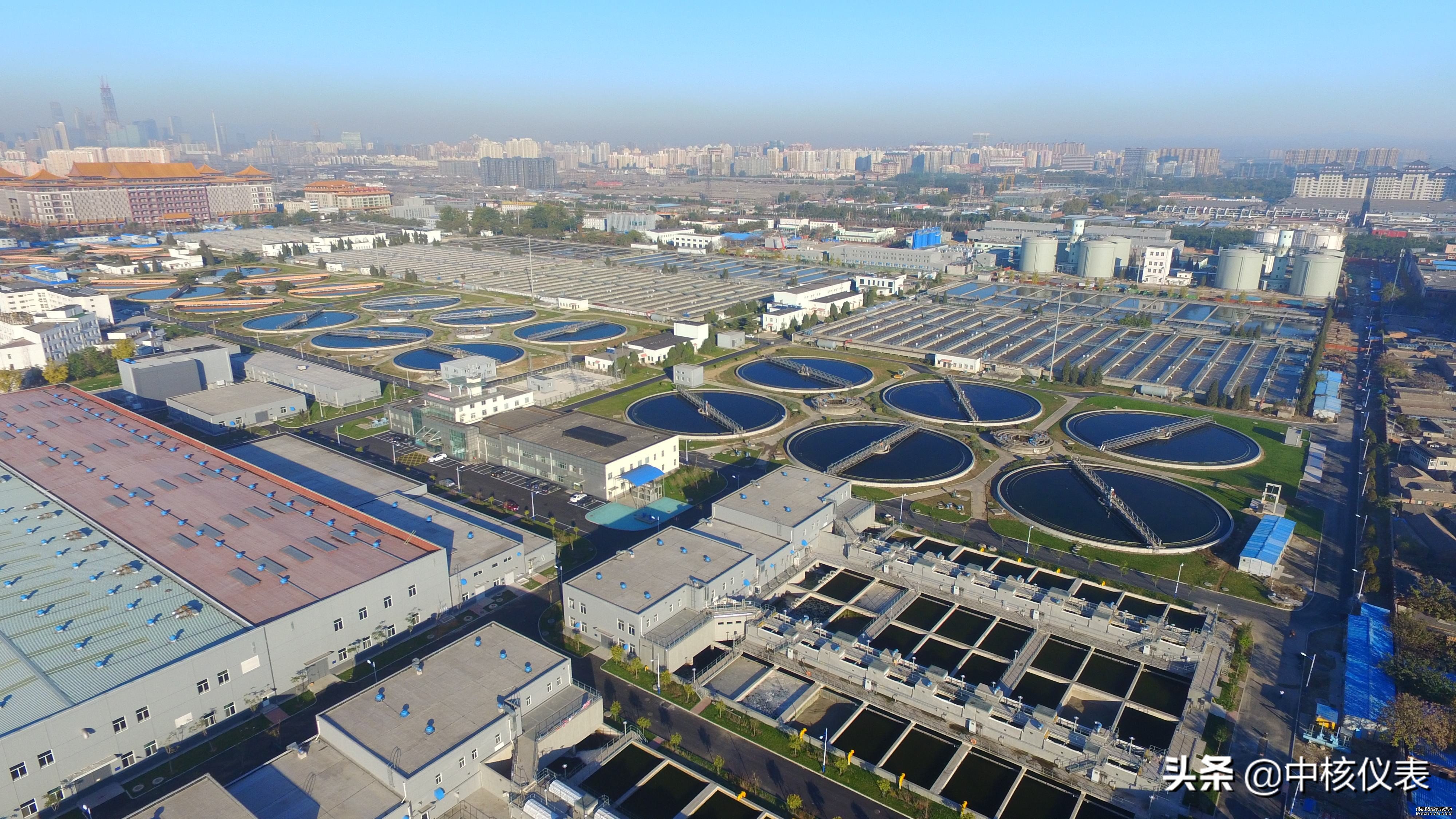

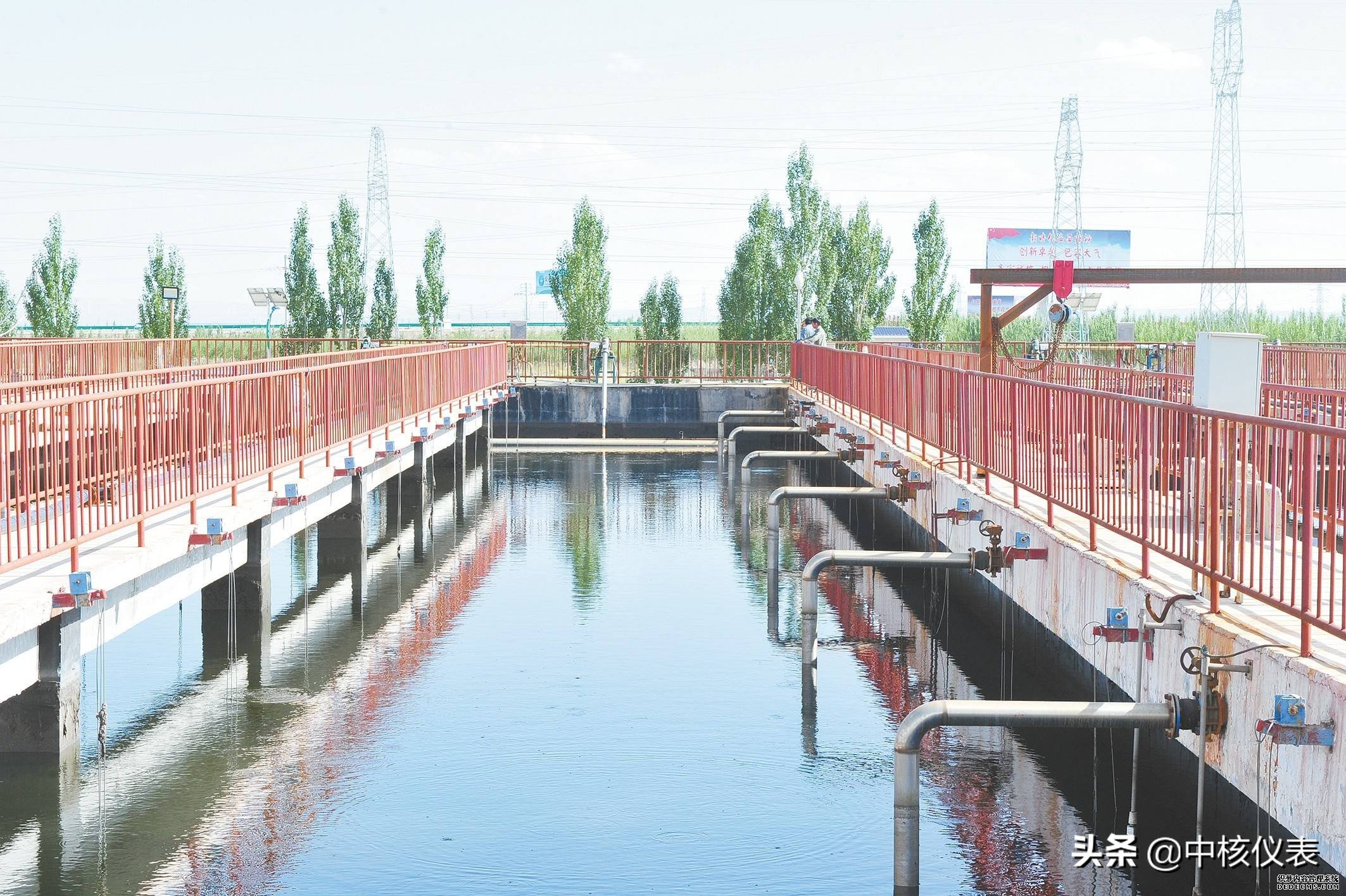

5.關鍵運用于廢水處理層面。

儀表盤型號在選擇上是圍繞該儀表盤基本原理和應用場景展開的，電磁流量計型號選擇必須確立下列主要參數：



1.被測物質的主要參數：



（1）被測流體力學成分；

（2）較大總流量、最少總流量；

（3）最大工作中壓カ；

（4）最高溫度、最低溫；



2.被測物質務必具有一定的導電率，電導率＞5μs/cm；



3.具體最大壓力務必低于電磁流量計的額定值壓力；



4.最大操作溫度和最少操作溫度務必合乎電磁流量計要求的溫度規定；



5.明確是不是有空氣壓力狀況存在；
