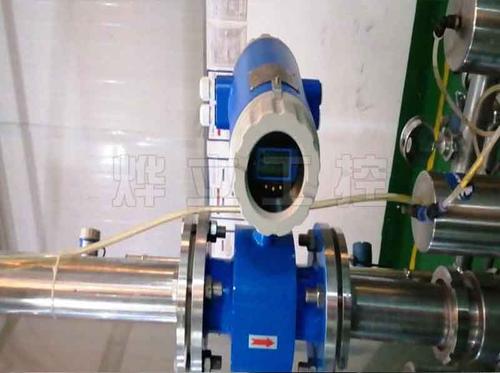

插入式電磁流量計的常見故障及排除辦法

插入式電磁流量計的故障及排除辦法：

故障一:接通電源后沒有輸出電流產生原因:電源沒有接通.

排除方法1、檢查保險絲是否熔斷2、查看電源回路接線。

故障二:接通電源后電流輸出為零位（4mA）產生原因:1、傳感器標志方向與流體流向相反。2、轉換器勵磁電源線接錯。3、輸入信號線E1和E2接反。

排除方法:1、調整傳感器的方向與流體方向一致。2、按正確方法重新接線。3、把信號線E1、E2掉換過來

故障三:通電后或運行中出現輸出信號超過20mA產生原因流量計量程范圍小于實際測量范圍

排除方法重新設定流量計量程使之合理

故障四:輸出信號波動過大產生原因:1、傳感器電極處有氣體存在，造成電極與被測介質接觸不良。2、電極表面上有積物，電極與介質接觸不良。3、介質流量實際波動大。4、接地不良。

排除方法:1、正確安裝，排除管道中氣體的影響。2、清洗電極表面。3、增加儀表阻尼時間。

故障五:運行過程中輸出信號逐漸減少或?yàn)榱惝a(chǎn)生原因:1、傳感器進水。2、信號線絕緣不良3、電極表面上有積物，電極拾取信號能力降低。

排除方法:1、排除進水2、更換信號線3、清洗電極4、改進接地方法。

電磁流量計常見故障分析

去百度文庫，查看完整內容>

內容來自用戶:聚考拉

電磁流量計常見故障及排除方法

電磁流量計是利用法拉第電磁感應定律制作成的一種測量導電液體體積流量的儀表。它的基本原理是法拉第電磁感應定律，即導體在磁場中切割磁力線運動時在其兩端產生感應電動勢。目前，電磁流量計應用領域廣泛。在使用過程中，會出現一些故障。因此，如何提高電磁流量計的測量準確性，延長使用壽命以及對發生的故障及時準確的判斷處理，是保證生產正常運行的基礎。電磁流量計在運行中會產生的故障有兩種：一是儀表本身的故障，即儀表結構件或元器件損壞引起的故障；二是由外部原因引起的故障，如安裝位置、被測介質沉積和結垢等。本文就這兩類故障進行分析。一、儀表無流量輸出1、原因分析這類故障在使用過程中較為常見，原因一般有：（1）儀表供電不正常；（2）電纜連接不正常；（3）介質流動狀況不符合安裝要求；（4）傳感器零部件損壞或內襯有附著層；（5）轉換器元器件損壞。2、解決方案（1）確認已接入電源，檢查電源線路板輸出各路電壓是否正常，或嘗試置換整個電源線路板，判別其好壞。（2）檢查電纜是否完好，連接是否正確。（3）檢查被測介質流動方向和管內介質是否充滿。對于能正反向測量的電磁流量計，（

什么是電磁流量計？

電磁流量計是利用導電液體垂直通過穩定均勻磁場產生的感 應電動勢與流速成正比的原理測定流量的儀表。其 基本結構是在垂直于穩定均勻的磁場中放一個不導 磁的導管，使導電液體在導管中流動切割磁力線產 生感應電勢，并在導管垂直斷面上同一直徑兩端的 電極上引出（磁力線、導管軸線及電極在空間互相垂 直）。

智能電磁流量計的故障查找方法是什？智能電磁流量計的故障查找方法是

迅爾儀表（www.tjshl.com）為您解答：智能電磁流量計開始投運或正常投運一段時間后發現儀表工作不正常，應首先檢查流量計外部情況，如電源是否良好、管道是否泄露或處于非滿管狀態、管道內是否有氣泡、信號電纜是否損壞、轉換器輸出信號（即后位儀表輸入回路）是否開路。切記盲目拆修流量計。

電磁流量計出現故障應該怎樣處理

一、非軸對稱流動造成的錯誤，國潤智能電磁流量計的速度分布對稱分布管軸，生成電極的流體總流量在1統一的電動勢力，流量計的液體流量計的平均流體流動速度速度分布的幅度磁場率，但無關，而不是比例。對稱軸，即粒子的運動物體，每一個不同的位置電極形狀的感應電動勢取決于電極的電極，在粒子的速度更大，更貼近，感應電動勢較大規模，所產生的是不同的，因此，需要確保流體流動的對稱軸。將導致一個錯誤，如發生非軸對稱管流的分布。國潤智能電磁流量計的選項，以確保直管的要求，以盡可能減少錯誤。

二，電導率的流體問題，流體電導率下面，增加了錯誤的輸出阻抗，并在電極的“轉換器的輸入阻抗負載效應，在原則上，提供1的流體國潤智能電磁流量計的應用電導率較低的限制如下所述。一直。電極的輸出阻抗，可以主要由電極的大小和導電流體，電極的輸出阻抗，以確定你需要的轉換器的輸入阻抗的大小。在理論分析，點電極的電極，大小實際上，可以被忽略，在電極，e“的電導率電極直徑和圓板如果是1接觸流體的半無限擴張，具有一定規模因而，丁>>D管道直徑傳播的阻力是在2至1/2KD蔓延阻力1/Kd電極輸出阻抗等于。/厘米盧武鉉～10微秒/厘米導電流體盧武鉉為5μs，輸出阻抗為200公斤電極的共同測量下限-0.1直徑的電極，1/Kd=100KΩ1厘米％輸出阻抗轉換器的輸入阻抗是有限的不足的程度必須是200MΩ。電磁流量計在運行中會由于各種故障的發生會造成測量不準的現象，一般在運行中電磁流量計產生的故障大概可分為兩類。一類為流量計本身故障，元器件損壞引發的故障；一類為外界條件的改變引起的故障，例如安裝的不合理造成流動畸變，沉積和結垢等。

需要知道具體故障后才能找到應對的解決方法，可以咨詢深圳中航電腦智能系統（中航自控）有流量但是電磁流量計不顯示什么原因？

原因有三點：

一，顯示屏亮不亮？先確定有沒有電源？如果供電正常的話，顯示屏不亮，說明電磁流量計的表頭燒了，或者顯示屏壞了，要返原廠維修或者跟換。

二。顯示屏亮，并且能看到流量值得話，在管道內有流體流動，但是沒有正常流量的話，有兩個情況，第一，流量低于流量計標定的下限，流量計測不到小流量。所以不顯示正常流量值。第二，如果，內部設置問題，可以請教原廠工程師解決。

三，流量計本體進水，導致電極無法正常工作，有可能無顯示流量。

根據上面三點，你對照，看是哪種情況。就能判斷流量計不顯示是什么原因了。

電磁流量計燒壞的原因

瞬間過電壓是有可能的。在停車或檢修時電磁流量計不斷電，供電電壓會升高。大哥那是芯片不是電腦硬盤，要想實現中文很難得
