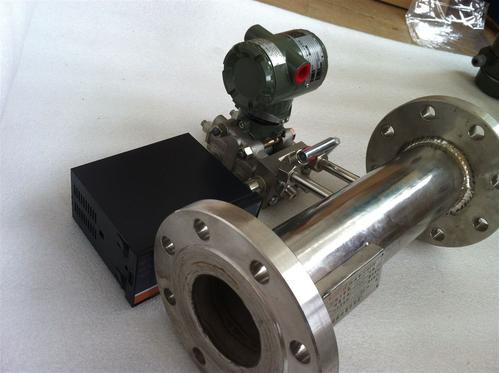

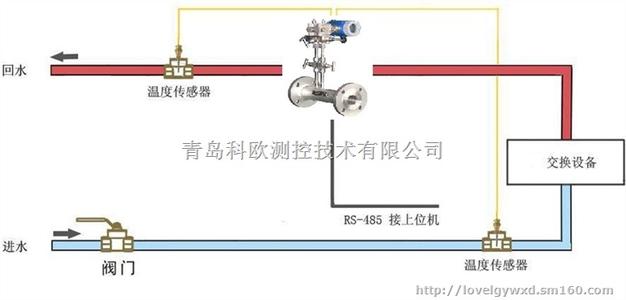

V錐型流量計的連接方式

1、管道法蘭式：是指流量計兩端有安裝法蘭。與工藝管道兩端同規格的安裝法蘭（也稱用戶法蘭）連接，是比較常用的結構形式，適用的口徑（DN50mm～3000mm）。此種形式適用于節流裝置與差壓變送器分體安裝時選用，一般常用于測量蒸汽流量時使用，在測量其他高溫介質時也可以使用。2、法蘭夾裝式：用于小口經流量計的安裝形式，每臺流量計玉工藝管道只需2片法蘭。法蘭與工藝管道焊接在一起，再把流量計夾裝在兩法蘭之間。此中安裝方法與渦街流量計（≤300mm）安裝方法相同。3、小口徑一體化式：適用口徑≤DN40mm，介質溫度≤120℃的流體。該結構是把差壓變送器直接與塔形流量計組合成一個整體。二者之間無導壓管、取壓閥、三閥組。使安裝變的非常簡單（與渦街流量計安裝方法相同） 。差壓變送器調節零點時需要關閉工藝管道的閥門，就可以調零。注意：此安裝方式，不能用于測量高溫介質的場合，是因?yàn)楦邷亟橘|(zhì)會進入差壓變送器測量室內，損壞變送器測量膜片。4、管道對焊式：是指塔形流量計與工藝管道無法蘭連接（流量計本體無法蘭），安裝時直接把流量計與工藝管道焊接在一起。該結構成本相對較低（減少4片法蘭的成本），屬于一次性安裝。一般用于較大口徑的場合。5、常規流體一體化式：是指介質溫度≤120℃的流體，適用管徑：DN50～DN3000。生產廠家根據不同的流體和用戶要求，出廠時在流量計上為用戶焊接（或裝配）好閥門和三閥組。在現場安裝時由用戶把流量計與變送器組裝在一起即可。6、蒸汽一體化式：是指測量蒸汽流量時，把變送器與塔形流量計組裝在一起，變送器與流量計之間要裝配我公司“蒸汽專用三閥組”部件，從而取消了導壓管并大大簡化了取壓結構。7、液體防凍式：是指塔形流量計與變送器之間裝由我公司“液體專用隔離罐”，罐中裝有特殊介質，該介質能在較低的溫度下不凍結。此種安裝方式在測量液體時，特別在北方冬天室外環境比較低的情況下。往往變送器測量室種的液體容易凍結，損壞變送器。8、方形管道法蘭式：是指工藝管道為方形管，而流量計測量管為圓形管道，二者通過一個特制的“方－圓”連接件進行連接。V錐流量計對安裝場所的要求V錐流量計是在管道中心懸掛一個錐形截流件，錐形件阻礙介質流動，重塑流速曲線，測量介質包括水、蒸汽、空氣、天然氣、氮?dú)狻⒔範t煤氣和有機氣體等。V錐流量計對安裝場所有哪些要求呢？通常V錐流量計傳感器外殼防護等級為IP65，安裝場所要求是：1、選擇振動小的場所，特別對一體型儀表；2、測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；3、盡可能避免測量管內會變成負壓；4、環境相對濕度在10%～90%范圍內；5、盡可能避免受陽光直照；6、避免雨水浸淋，不會被水浸沒。7、避免附近有大電機、大變壓器等，以免引起電磁場干擾；8、易于實現傳感器單獨接地的場所；9、盡可能避免開周圍環境有高濃度腐蝕性氣體；10、環境溫度在-25/-10～50/60℃范圍內，一體型結構溫度還受制于電子元器件，范圍要窄些；11、V錐流量計如果防護等級是IP67或IP68，則無需上述8、10兩項要求。

v錐流量計的安裝步驟？

v錐流量計安裝是比較簡單的，一般都是法蘭安裝，可以直接按照使用手冊，安裝時使用的墊片要使用規定的大小。

這是流量計怎么接線

是接電源線嗎？如果是電源線很簡單的，看你是接24V電源還是220V電源，這上面也標的很清楚。24V電源就接18、19。220V電源接21、22。PE好像是接地線的電磁流量計通常都是220v供電。每個廠家選擇的電磁轉換器品牌都不一樣，還是建議到采購廠家去索取說明書，以免燒壞轉換器。

電磁流量計接線方式

電磁流量計的接線分為兩個部分，內部接線與外部接線，內部接線一般為5根線，傳感器與轉換放大器的連接。XY，ACB，即礪磁線圈接線二根，XY，電極接線ACB，二根為電極接線AB，一根為接地C。外部接線一般為電源接入端。

二線，信號輸出線：六根，一般為4－20MA輸出線二根，RS232通訊線二根，RS485通訊線二根。筒體上還有接地端子線。購買產品安裝時一般只要打開表蓋按說明書進行外部接線即可，不復雜。但如果管道是全塑管不導電時，則要妥善做好接地，以免出現流量不準或漂移現象。

擴展資料：

直流磁路用永久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。

當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。

在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。

由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。

參考資料來源：搜狗百科--電磁流量計具體問什么型號的電磁流量計呢？接線方式是不一樣的，可以咨詢康納森技術電磁流量計的接線分為兩個部分，內部接線與外部接線，內部接線一般為5根線，

傳感器與轉換放大器的連接。XY，ACB，即礪磁線圈接線二根，XY，電極接線ACB，二根為電極接線AB，一根為接地C。外部接線一般為電源接入端。二線，信號輸出線：六根，一般為4－20MA輸出線二根，RS232通訊線二根，RS485通訊線二根。筒體上還有接地端子線。購買產品安裝時一般只要打開表蓋按說明書進行外部接線即可，不復雜。但如果管道是全塑管不導電時，則要妥善做好接地，以免出現流量不準或漂移現象。主要取決于是多少供電的，220v供電就是四線制的，電壓不分正負，電流輸出為2線制接PLC端子就行。 北京萬通能環
