電磁流量計是什么以及它的工作原理？

電磁流量計（簡稱EMF）是利用法拉第電磁感應定律制成的一種丈量導電液體體積流量的儀表。50年代初電磁流量計(EMF)實現了產業化應用，年代后期泛起鍵控低頻矩形波激磁方式，逐漸替換早期應用的知工頻交流激磁方式，儀表機能有了很大進步，得到更為廣泛的應用。近年來，發展速度較快，年全球產量估計在20萬臺以上。目前，大口徑電磁流量計較多應用于給排水工程，中小口徑常用于固液雙相等難測流體或高要求場所。道如丈量造紙產業紙漿液和黑液、有色冶金業的礦漿、選煤廠的煤漿、化學產業的強侵蝕液以及鋼鐵產業高爐風口冷卻水控制和監漏，長間隔管道煤的水力輸送的流量丈量和控制。小口徑、微小口徑電磁流量計則常用于醫藥產業、食物產業、生物工程等有衛生要求的場所。但他沒有告訴咱們的是：隨著導體運動速度的加快者減慢，電動勢也會變大或者變小，也就是說電動勢的大小與導體運動速度呈正比關系。電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。很大流量與很小流量的比值一般為20：1以上，適用的工業管徑范圍寬，很大達到3m，輸出信號和被測流量成線性，精確度較高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。感應電勢的方向由右手定則判定，感應電勢的大小由下式確定：Ex=BDv－－－－－－－－－－－－－－－－-式（1）。式中Ex—感應電勢，V；B—磁感應強度，TD—管道內徑，mv—液體的平均流速，m/s。然而體積流量qv等于流體的流速v與管道截面積（πD）/4的乘積，將式（1）代入該式得：Qv=(πD/4B)* Ex －－－－－－－－-式（2）。由上式可知，在管道直徑D己定且保持磁感應強度B不變時，被測體積流量與感應電勢呈線性關系。若在管道兩側各插入一根電極，就可引入感應電勢Ex，測量此電勢的大小，就可求得體積流量。據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流速成正比例，其值為：E=BVDK，式中： E－感應電勢；K－與磁場分布及軸向長度有關的系數；B－磁感應強度；V－導電液體平均流速；D－電極間距；（測量管內直徑）。傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波等信號處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。注：不同電磁流量計參數略有差異，使用時請務必查看說明書。根據法拉第電磁感應定律，在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，當導電液體在管道中以流速v流動時，導電流體就切割磁力線.如果在管道截面上垂直于磁場的直徑兩端安裝一對電極則可以證明，只要管道內流速分布為軸對稱分布，兩電極之間產生感生電動勢：e=KBDv (3-36)。式中，v為管道截面上的平均流速，k為儀表常數。由此可得管道的體積流量為：qv= πeD/4KB (3-37)。由上式可見，體積流量qv與感應電動勢e和測量管內徑D成線性關系，與磁場的磁感應強度B成反比，與其它物理參數無關。這就是電磁流量計的測量原理。需要說明的是，要使式(3—37)嚴格成立，必須使電磁流量計測量條件滿足下列假定：①磁場是均勻分布的恒定磁場;②被測流體的流速軸對稱分布;③被測液體是非磁性的;④被測液體的電導率均勻且各向同性。想了解更多相關信息，可以咨詢麥克傳感器股份有限公司，謝謝！

電磁流量計的計算原理

電磁流量計是利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓，該電壓與流體的流速成正比關系，進而得到流量值Q。可以咨詢北京康納森

電磁流量計原理及特點

一、電磁流量計概述

智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

二、電磁流量計產品特點

全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1

超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

在現場可根據用戶實際需要在線修改量程。

測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）

具有自檢與自論斷功能。

小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）

內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）

紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）

具體的參數太多 你可以去  看看

洛倫茲力和安培力平衡的原理

特點是可以計算流體的流量

簡述電磁流量計工作原理

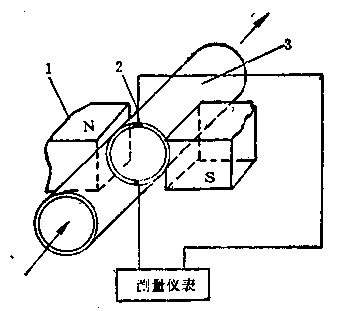

迅爾儀表生產的電磁流量計根據法蘭第電磁感應原理，在與測量管軸線和磁力線想垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流速成正比例，其值為 ：E=B*V*D*K

其中，E為感應電勢，B為磁感應強度，V為導電液體平均流速；D為電極間距；K為磁場分布于軸向長度有關的系數；

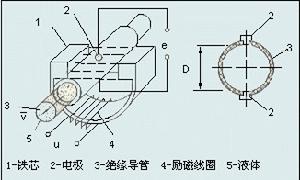

傳感器將感應電動勢作為流量信號，傳送到轉換器，經放大，變換濾波等信號處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。電磁流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法 拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。電磁流量計是利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓，該電壓與流體的流速成正比關系，進而得到流量值q?？导{森網站有原理圖可以了解一下電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
