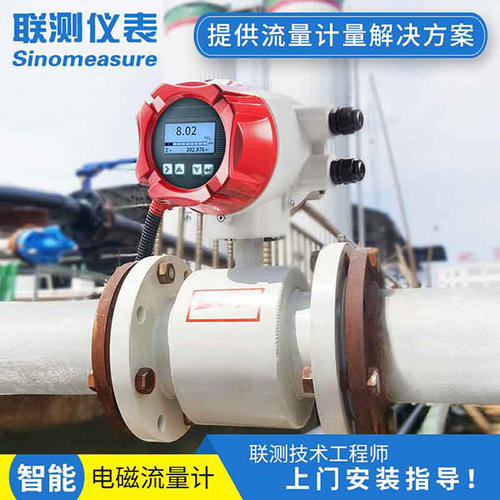

電磁流量計工作原理？

電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小,可測流量范圍大。

電磁流量計工作原理？

電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小,可測流量范圍大。

電磁流量計工作原理是什么？

電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。

最大流量與最小流量的比值一般為20：1以上，適用的工業管徑范圍寬，最大可達3m，輸出信號和被測流量成線性，精確度較高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。

當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。

擴展資料：

電磁流量計特點

1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

2、測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性；

3、合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；

4、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達150：1；

5、轉換器可與傳感器組成一體型或分離型；

6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；

8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；

9、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。

10、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。

11、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。

12、轉換器采用國際最新最先進的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。

13、雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。

參考資料：搜狗百科——電磁流量計流量計測量原理為基于法拉第電磁感應定律。流量計的測

量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方

向穿通管壁固定在測量管上。線圈勵磁時，將在與測量管軸線

垂直的方向上產生一磁通量密度為b的工作磁場。此時，如

果具有一定電導率的流體流經測量管，將切割磁力線感應出電

動勢e。電動勢e正比于磁通量密度b，測量管內徑d 與平均

流速v 的乘積，電動勢e（流量信號）由電極檢出并通過電

纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流

量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

e=kbdv

式中： e-- 為電極間的信號電壓

b-- 磁通密度

d-- 測量管內徑

v-- 均流速（m/s）

電磁流量計的測量原理是基于法拉第電磁感應定律。其傳感器部分由線圈、電極和絕緣內襯組成，在測量時傳感器中的勵磁線圈通電產生磁場，當導電流體通過磁場時，由于切割磁力線的作用力，產生微小的感應電動勢，由電極將這些微小的感應電動勢采集，并輸送至儀表的轉換器部分，對信號進行放大、修正等操作，再通過公式將其換算成相應的流量數據，最終顯示到儀表或輸出到上位機系統。

當導電流體流過垂直于流動方向的磁場時，導電液體感應出與平均流速成正比的感應電壓E，其感應電壓通過兩個直接與流體接觸的電極檢出，經轉換器放大、濾波、整形，送至MCU，完成瞬時流量、累積流量的顯示及輸出控制。

E=KBVD

式中:E---感應電壓K---儀表常數B---磁感應強度V---測量管面內平均流速D---流量計的通徑

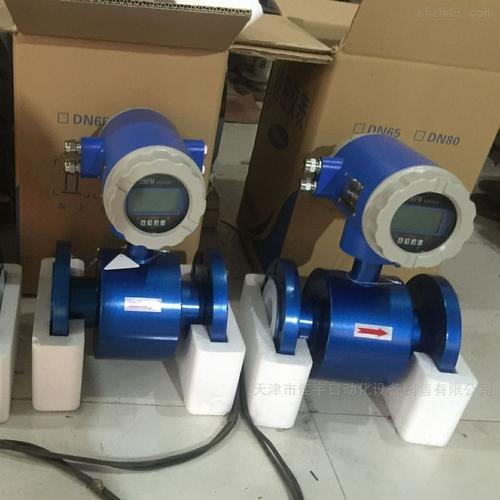

產品結構圖

一款好的電磁流量計，具有較高的測量準確度，穩定的產品性能，目前電磁流量計的準確一般為0.3級、0.5級，而部分小口徑產品可以做到0.2級。由于其測量原理的特殊性，需要測量介質具有一定的電導率（一般大于5us/cm），同時測量始動流速也有一定的要求（一般大于0.5m/s）。

電磁流量計在測量水務相關的流體流量時，具有很多優勢，目前在各行業中被廣泛應用。

（1）測量管內無阻礙流動部件，無壓損，直管段要求相對較低；

（2）測量精度高，穩定性強，抗振動干擾能力強；

（3）測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

（4）具有多種電極和襯里選擇，抗介質腐蝕能力強。電磁流量計工作原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。 E=KBdv 式中：E---------------為電極間的信號電壓 B-----------------磁通密度（T） d------------------測量管內徑 v------------------平均流速（m/s） 式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。 由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有較高的可靠性。 參考資料： 電磁流量計(Eletromagnetic

Flowmeters，簡稱EMF)是20世紀50~60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。電磁流量計是根據法拉第電磁感應定律制成的，用來測量導電液體體積流量的儀表。由于其獨特的優點，電磁流量計目前已廣泛地被應用于工業過程中各種導電液體的流量測量，如各種酸、堿、鹽等腐蝕性介質;電磁流量計各種漿液流量測量，形成了獨特的應用領域。

在結構上，電磁流量計由電磁流量傳感器和轉換器兩部分組成。傳感器安裝在工業過程管道上，它的作用是將流進管道內的液體體積流量值線性地變換成感生電勢信號，并通過傳輸線將此信號送到轉換器。轉換器安裝在離傳感器不太遠的地方，它將傳感器送來的流量信號進行放大，并轉換成流量信號成正比的標準電信號輸出，以進行顯示，累積和調節控制。電磁流量計的工作原理基于法拉第電磁感應法律。當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢。電動勢的大小與導體運動速度和磁場的磁感應強度大小成正比。

●電磁流量計，具有以下特點：

●不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；

●測量管內無阻流件，壓損小，直管段要求低；

●公稱通徑DN6-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；

●轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗?。?/p>

●轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；

●高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；

●具有RS485或RS232O數字通訊信號輸出；

●具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；

●采用SMD器件和表面安裝（SMT）技術，電路可靠性高；

●可用于相應的防爆場合。

電磁流量計原理

電磁流量計工作壓力是依據法拉第電磁感應定律，即導體在磁場中切割磁力線運動時在其兩端產生感應電動勢。導電性液體在垂直于磁場的非磁性測量管內流動，與流動方向垂直的方向上產生與流量成比例的感應電勢，其大小正比于流體的運動速度。進口的康納森電磁流量計是利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓，該電壓與流體的流速成正比關系，進而得到流量值Q。具體參數詳見網站
