投入式液位變送器安裝過程

　　是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。投入式液位變送器直接投入到被測介質中，安裝使用相當方便。

　　固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。投入式液位變送器具有電源反相極性保護及過載限流保護。那么，投入式液位變送器如何正確安裝呢？如下幾點：

　　1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。

　　2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。

　　3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。

　　4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連。

　　5、測量易爆危險品時，必須嚴格按爆炸性環境用防爆電器設備通用要求和本質安全型電路和電氣設備中的有關規定進行安裝。

　　經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。該產品的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。FR投入式液位變送器是廣泛應用于石油、化工、電廠、城市供排水、水文勘探等領域的水位和液位的測量與控制。

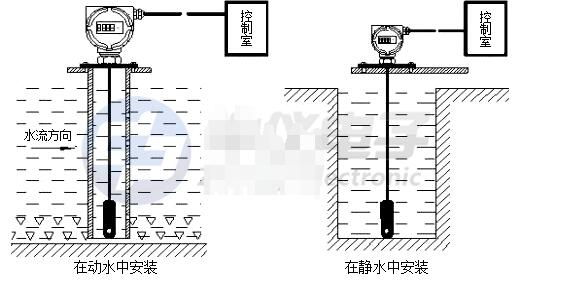

　　投入式液位變送器安裝圖解

　　投入式液位變送器應安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管（不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。變送器的安裝方向?yàn)榇怪?，投入式安裝位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在投入式液位變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管（在液體流向的反面不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。

　　一體式投入式液位變送器安裝圖

　　在敞口的容器中測量靜態液位時，把投入式液位傳感器直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對測量的影響。

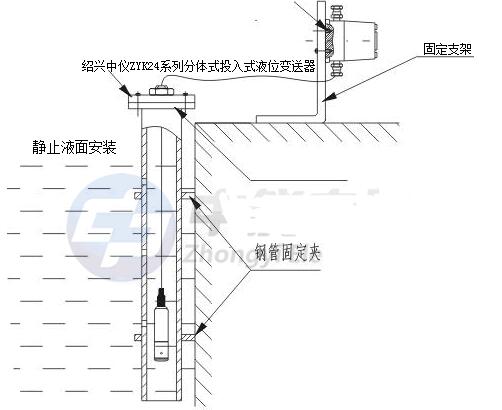

　　分體式投入式液位變送器安裝圖

　　維護保養：

　　1、每個月清洗一次。

　　2、清洗時先打開投入式水位儀鐵管的旋帽，小心拿出液位計;再將液位計上附著的雜物（比如水草，浮游生物等）清除掉。

　　3、清潔水位計引壓孔時，可使用三氯乙烯或酒精注入引壓孔到其高度二分之一處浸泡5分鐘左右，然后輕微晃動、重復多次，直到清洗干凈位止。禁止使用任何器具清洗引壓孔，以免損壞敏感芯子感壓膜片。

　　投入式液位變送器使用與安裝的注意事項

　　1、投入式液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

　　2、使用中發現異常，應關掉電源，停止使用，進行檢查，

　　3、接供電電源時應嚴格按照接線說明進行連接。

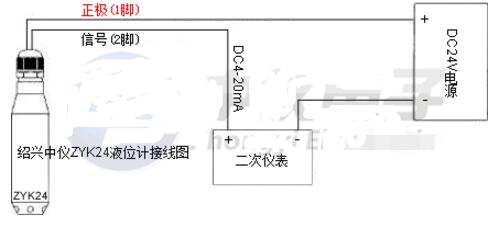

　　投入式液位變送器接線圖
