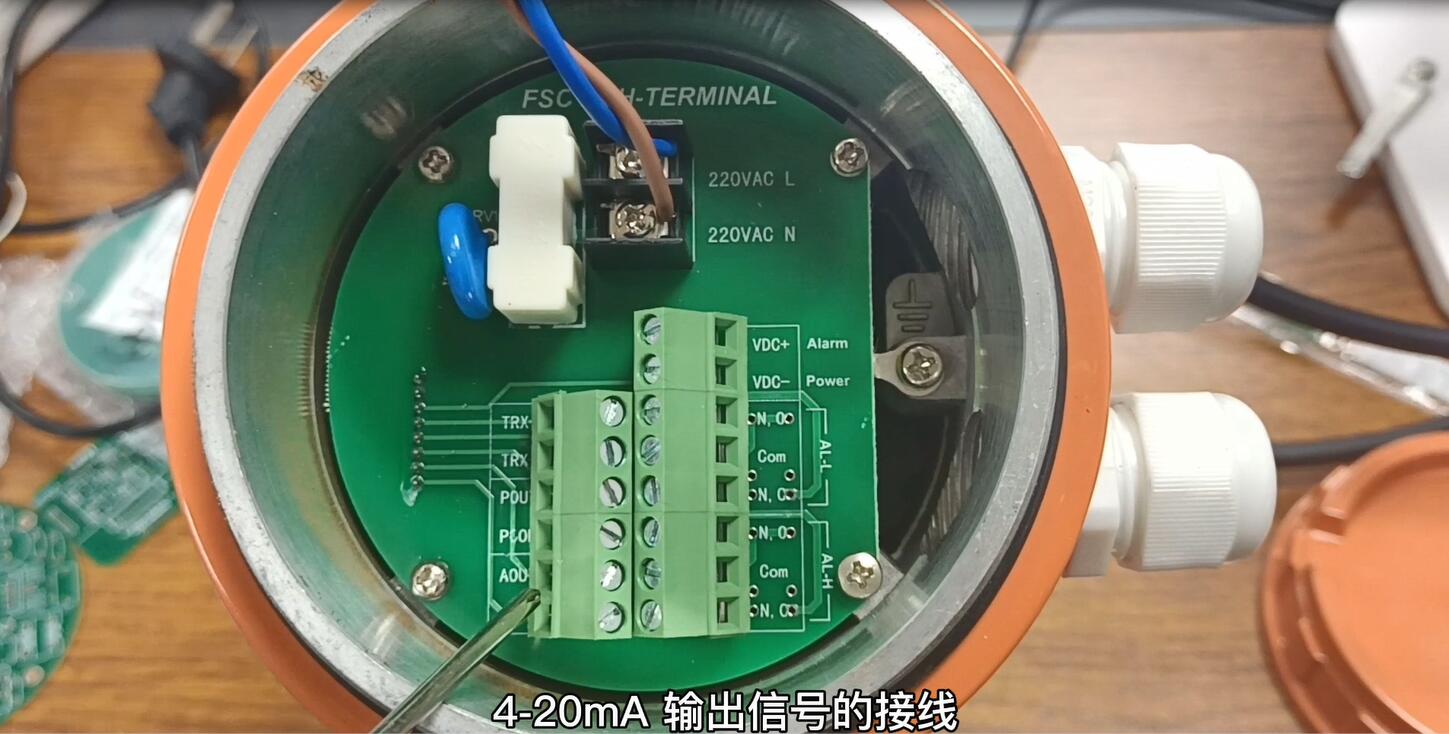

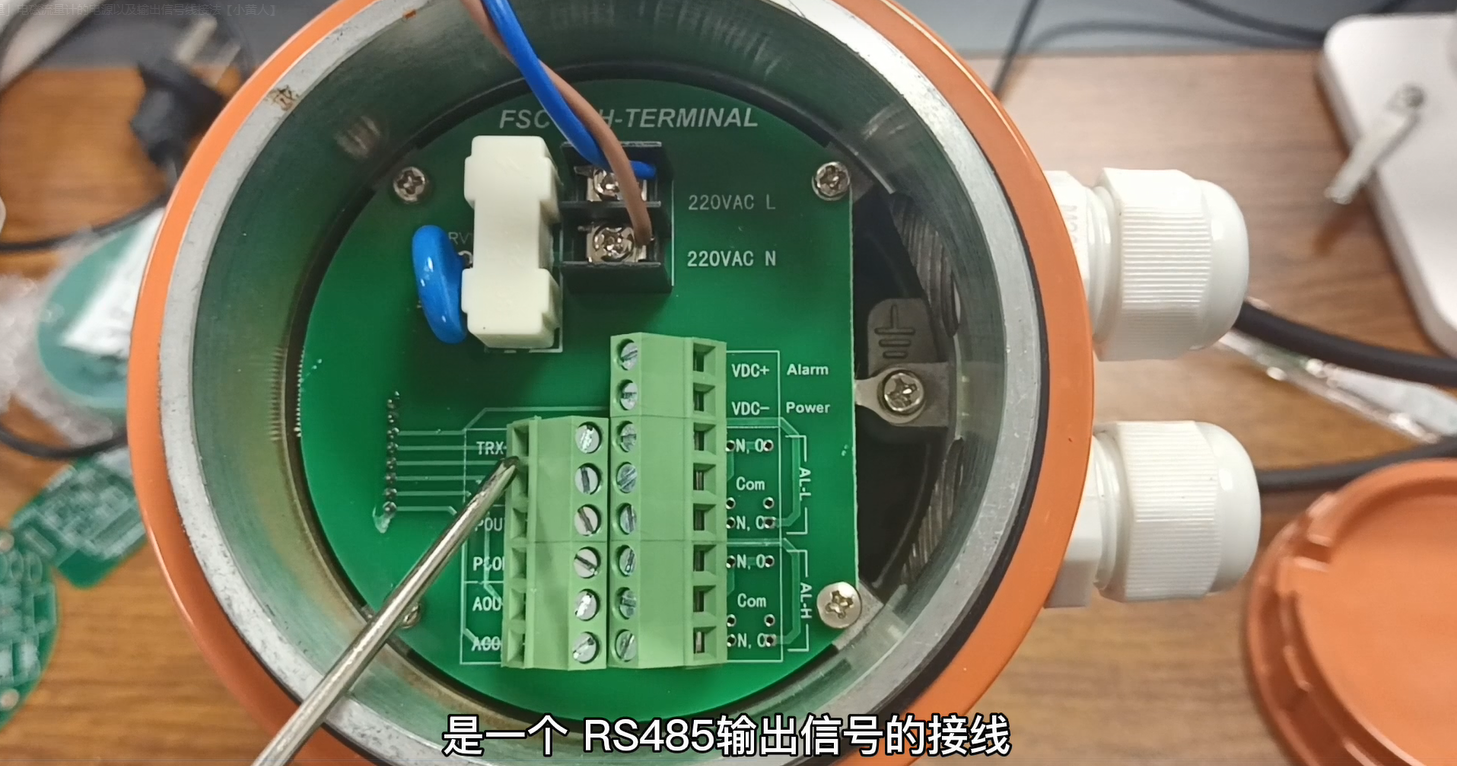

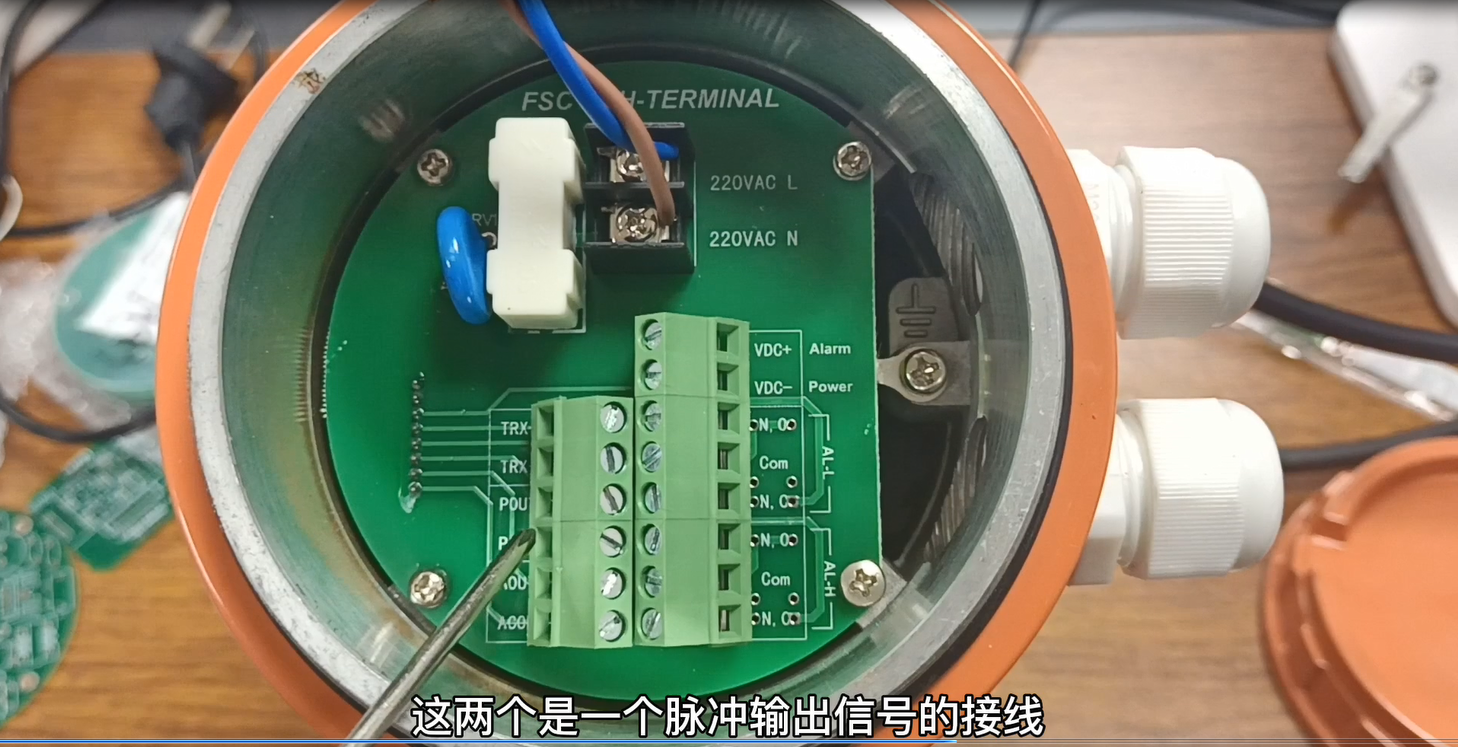

電磁流量計接線圖

電磁流量計接線圖

電磁流量計接線圖

1、分體式電磁流量計的傳感器應垂直安裝，并且流體自下而上流動，以滿足固、液兩項處于混合的狀態。原因是如介質中有固體物（泥沙、小石子顆粒等）容易發生沉淀的情況。另外管路中有魚和雜草的情況魚在管路中的游動，會造成流量計輸出的來回?cái)[動；掛在電極附近的雜草的來回?cái)[動也會引起流量計的輸出不穩定。在流量計上游入口處設置金屬濾網擋住魚和雜草進入測量管內。

2、分體式電磁流量計防止負壓的管路設置操作不當將引起傳感器內產生負壓。當同時關閉流量計上、下游的閥門，若流體的溫度高于氣溫．冷卻后收縮，使管內壓力有形成負壓的危險。負壓造成襯里與金屬導管剝離，引起電極泄漏。

3、在分體式電磁流量計附近加負壓防止閥，打開閥門接通大氣壓，以防止在傳感器內產生負壓。分體式電磁流量計下游接有垂直管道時，若用流量傳感器上游閥門來關閉或調節流量，傳感器測量管內將形成負壓。為了防止負壓，需加背壓或使用下游閥門來調節和關閉流量。

4、分體式電磁流量計適當?shù)木S護空間，大口徑流量計往往安裝在儀表井內，為了管道安裝、接線、檢查和維護的方便，需要留有適當?shù)目臻g。為了觀測、接線和維護的方便，儀表安裝應距地面有一定的高度，以便于清洗、安裝。

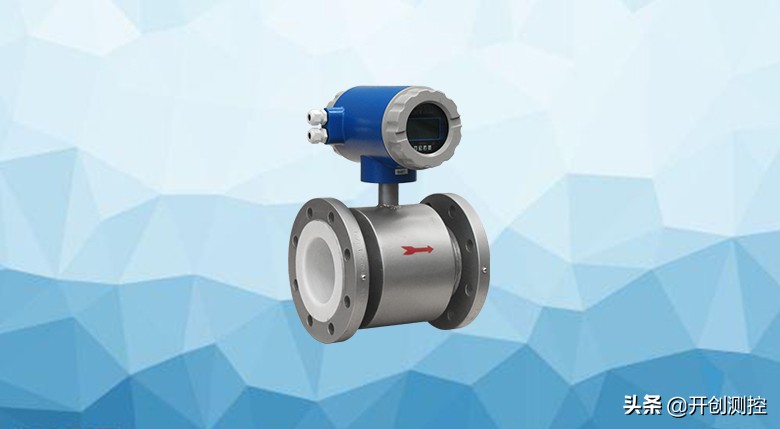

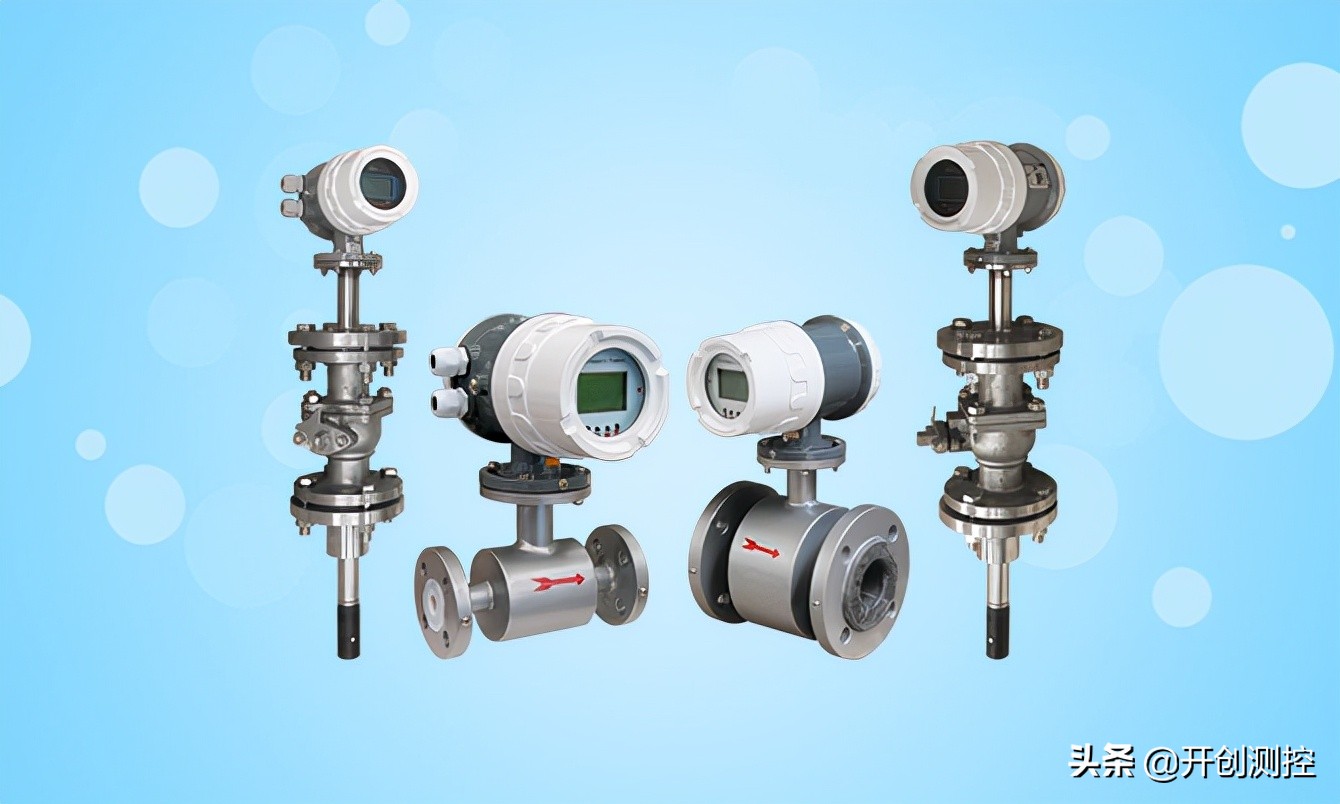

電磁流量計具有很多優良的性能，已被廣泛應用于冶金、化工、石化、醫藥、食品、農業及家庭。使用電磁流量計時為延長其使用壽命，首先應合理地選型、正確地安裝使用，以實現可靠和高精確度的測量?，F(xiàn)在市面上很多人會選擇電磁流量計遠傳式，為什么要選擇這個呢?因?yàn)殡姶帕髁坑?jì)遠傳式在具備常規一體式電磁流量計不具備的優勢。電磁流量計遠傳式，可以在一些安裝工況比較復雜的情況下，將數據遠傳到方便查看的地方，這樣可以很好的解決空間問題導致的讀數問題。

　　1 安裝原則

　　安裝電磁流量計傳感器時應注意以下幾個方面：傳感器外殼的防護等級要達到IP65;傳感器測量管在使用時其內介質必須滿管，為此，應該在低端位置安裝閥門，并且要滿足流量計上游最小直管段的要求;傳感器的安裝位置應該以不會在測量管內形成氣泡為準;測量管中介質的電導率分布要均勻，如果在介質中加藥，應選在傳感器的下游加。如果必須在上游注藥，應在流量計上游較遠處，建議在50D以外;選擇震動小的場所安裝，特別是一體化流量計;避免附近有大電機、大變壓器的干擾;安裝環境的溫度和濕度要在儀表規定的范圍之內;要在流量計附近加負壓防止閥，以防止測量管形成負壓。

　　2 安裝位置和流動方向

　　傳感器安裝方向水平、垂直或傾斜均可，不受限制。水平安裝時要使電極軸線和地平線平行，切忌垂直于地平線，因?yàn)樘幱诘撞康碾姌O易被沉積物覆蓋，頂部電極易被液體中存在的氣泡擦過遮住電極表面，造成輸出信號波動。

　　但在測量固液兩相流體時，傳感器的安裝方向最好垂直，其內流體自下而上流動。這樣能避免水平安裝時襯里下半部局部磨損嚴重，低流速時固相沉淀等缺點。

　　3 傳感器的接地

　　傳感器的測量管、外殼、屏蔽線、轉換器及二次儀表都必須接地;傳感器轉換器應單獨接地，絕對不要連在電動機、工藝管道上，接地電阻應小于10Ω;傳感器、轉換器在現場接地，去二次儀表的屏蔽層在控制室一側接地，切勿多端接地，以免因電位不同引起干擾。分體型流量計原則上在傳感器一側接地，轉換器接地應在同一接地點。如傳感器裝在有陰極腐蝕保護管道上，除了傳感器和接地環一起接地外，還需用較粗的銅導線繞過傳感器跨接管道連接在法蘭上，使陰極保護電流在傳感器之間隔離。
