1、概述

    變送器可以用來測量流量、液位和應用于其他要求精確測量差壓、壓力的場合，比如壓力變送器、差壓變送器、液位變送器。變送器和導壓管安裝的正確與否，直接影響其對壓力測量的精確程度。因此，掌握變送器和導壓管的正確安裝是非常重要的。

    由于工藝流程的需要，以及有時為了節約導壓管材料等經濟的原因，變送器經常安裝在工作條件較為惡劣的現場，為了盡可能減少壓力變送器工作條件的惡劣程度，變送器應盡量安裝在溫度梯度和溫度變化較小，無沖擊和振動的地方。

注意：被測介質不容許結冰，否則將損傷傳感元件隔離膜片，導致壓力變送器或差壓變送器損壞。

2、變送器的安裝形式

圖4-1 為變送器安裝形勢圖（用戶可選）

3、變送器外形尺寸，這里不提供，如果需要請聯系銷售。

4.安裝位置

壓力變送器在工藝管道上的安裝位置，與被測介質有關。安裝時應注意考慮下面的情況:
      1)盡量避免變送器與腐蝕性或過熱的被測介質直接接觸。
      2)要防止渣滓在導壓管內沉積。
      3)導壓管要盡可能短一些。
      4)兩邊導壓管內的液柱壓力應保持平衡。
      5)導壓管應安裝在溫度梯度和溫度波動小的地方。

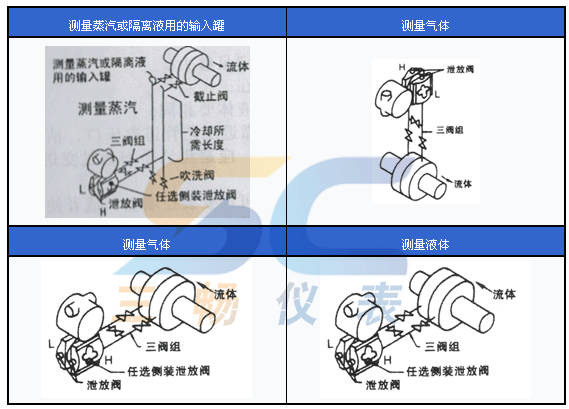

    測量液體流量時，取壓口應開在流程管道的側面，以避免渣滓的沉淀。同時變送器要安裝在取壓口的旁邊或下面，以便氣泡排入流程管道之內。
    測量氣體流量時，取壓口應開在流程管道的頂端或側面。并且變送器應裝在流程管道的旁邊或上面，以便積聚的液體容易流入流程管道之中。
　　　使用壓力容室裝有側面泄放閥的變送器，取壓口要開在流程管道的側面。比如被測介質為液體時，3051智能壓力變送器的泄放閥應安裝在上面，以便排除出滲在被測介質中的氣體。被測介質為氣體時，變送器的泄放閥應安裝在下面，以便排放積聚的液體(見下圖)。壓力容室轉動180。，就可使其上面的泄放閥變到下面。

以上幾個圖都是根據電容式壓力變送器的定位來講安裝的，還有擴散硅壓力變送器，我們會在以后的更新說公布給大家。

   5、蒸汽的測量

       測量蒸汽流量時，取壓口開在流程管道的側面，并且變送器安裝在取壓口的下面，一遍冷凝液能充滿在導壓管里。應當注意，在測量蒸汽或其他高溫介質時，其溫度不應超過變送器的使用極限溫度。

     被測介質為蒸汽時，導壓管中要充滿水，以防止蒸汽直接合變送器接觸，因?yàn)樽兯推鞴ぷ鲿r(shí)，其容積變化量是微不足道的，所以不需要安裝冷凝罐。

6、如何降低誤差，請待下回分解。

7、安裝
　　　
　　　    變送器可以直接安裝在測量點處，可以安裝在墻上，或者使用安裝板(變送器附件)夾拼在管道上。
　　　    變送器壓力容室上的導壓連接孔為螺紋孔，接頭上的導壓接孔為內錐管螺紋(或外螺紋)，根據需要可選擇與引壓接頭錐管螺紋的過渡接頭。壓力變送器可以輕而易舉地從流程1藝管道上拆下，萬法是擰下緊固接頭的兩個螺栓。轉動接頭，可以改變其接孔的中心距離。
　　　    為了確保接頭密封，在固緊時應按下面步驟操作:兩只緊固螺栓應交替用板手均勻擰緊，其最后擰緊力距，切勿一次擰緊某一只螺栓。有時為了安裝上的方便，變送器本體上的壓力容室可轉動。只要壓力容室處于垂直面，則壓力變送器木體的轉動不會產生零位的變化。如果壓力容室水平安裝時(例如在垂直管道上測量流量時)，則必須消除由于導壓管高度不同而引起的液柱壓力的影響；即重新調零位。
