如何使用電磁流量計？

電磁流量計是利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓，該電壓與流體的流速成正比關系，進而得到流量值Q。北京康納森為您解答，具體的可以咨詢北京康納森

本回答由網友推薦

電磁流量計如何進入?yún)?shù)設置，看過來！

智能型電磁流量計使用方法？

天津迅爾儀表為您解答,智能型電磁流量計的日常使用：

智能電磁流量計在使用過程中應定期做直觀檢查，檢查儀表周圍環境，掃除塵垢，確保不進水和其他物質，檢查接線是否良好，檢查儀表附近有否新裝強電磁場設備或有新裝電線橫跨儀表。

若是測量介質容易沾污電極或在測量管壁內沉淀、結垢、應定期作清垢、清洗。

滿意請采納zy-lde智能電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用can現場總線，屬國內首創，技術達到國內領先水平。

安裝時請注意以下幾點；

1、流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的高點和垂直向下處。

2、應安裝在管道的上升處

3、在開口排放的管道安裝，應安裝在管道的較低處

4、若管道落差超過5m，在流量計的下游安裝排氣閥

5、應在流量計的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游

6、流量計絕對不能安裝在泵的進口處，應安裝在泵的出口處

祝工作順利！

電磁流量計原理以及使用注意事項？

在電磁流量計內部，有一個產生磁場的電磁線圈和捕捉電動勢（電壓）的電極。由此，雖然電磁流量計的流量管內可能看起來沒有任何東西，但可以測量流量。

根據法拉第感應定律，在磁場內移動導電液體會產生管內徑，磁場強度和平均流速都成比例的電動勢（電壓）。換句話說，在磁場中移動的液體的流速被轉換成電力。

電磁流量計的測量通道是一段無阻流檢測件的光滑直管，因不易阻塞適用于測量含有固體顆?；蚶w維的液固二相流體，如紙漿、煤水漿、礦漿、泥漿和污水等；

它不產生因檢測流量所形成的壓力損失，儀表的阻力僅是同一長度管道的沿程阻力，節能效果顯著，對于要求低阻力損失的大管徑供水管道最為適合；

測量原理：

電磁流量計的理論-法拉第電磁感應定律.當一導電體經過一個磁場時，就會產生感應電動勢，其電動勢的方向與導體運動和磁場的方向有關.在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。

當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

感應電動勢相對于流速成正比，并被兩個測量電極所檢測。然后變送器將它進行放大，根據管道橫截面積計算出體積流量

U感應電動勢；V =流速；Q=體積流量；B=磁場強度；L=管道直徑

感應電動勢：U=BLV；Q=vA

測量原理：電磁流量計的理論-法拉第電磁感應定律,假設電磁感應線圈產生磁場強度（B）為恒定，產生的感應電壓

（Ue）正比于流體速度，管道截面積（A）為己知，則體積流量（Qv）則可通過如下公式計算：

Ue=B?L?V

Q=v?A

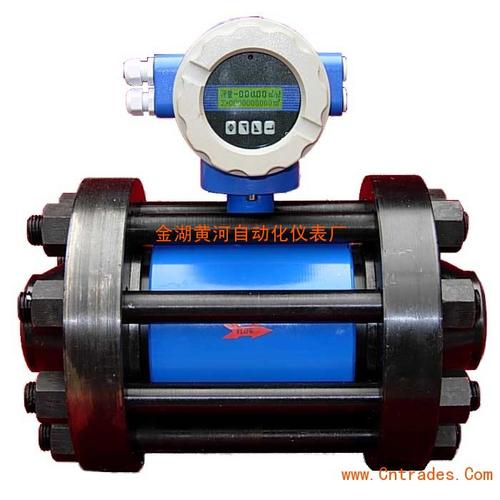

電磁流量計由流量傳感器和變送器兩大部分組成。傳感器測量管上下裝有勵磁線圈，通勵磁電流后產生磁場穿過測量管，一對電極裝在測量管內壁與液體相接觸，引出感應電勢，送到變送器，勵磁電流則由變送器提供。

使用電磁流量計時有一個重點。由于電磁流量計是基于電磁感應定律的，所以導電液體是唯一可以檢測流量的液體。是否是導電液體取決于導電性。那么，什么是電導率？

導電率通常是表示電流容易流動的值。相反的數值是電阻率，表示電流難以通過的程度。對于單位，主要使用S / c電磁流量計的原理是根據法拉第電磁感應定律進行。當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。1、需要保持電纜接頭清潔干燥，防水、防潮，每次使用后一定要及時旋上流量計和各電纜頭護蓋。

2、 循環時禁止連接流量計，避免循環液中的尖硬巖屑沖刷損傷流量計內襯，影響測量精度。

3、電磁流量計變送器不能互換使用。

4、保證電磁流量計內襯不能被硬物劃傷、戳傷，破壞其光潔度。

5、 每次施工使用后必須及時用清潔水（不含油）清洗干凈流量計內襯、變徑短接內襯（使用水槍、軟布清洗內襯）。嚴禁流量計內襯接觸各種油類物質污染測量電極、損壞絕緣內襯。安裝方法：(1)盡可能采用屏蔽電纜(二芯、三芯)作信號線。分體型渦街流量計的傳感器與轉換器之間應采用低噪聲電纜連接，兩者之間距離應盡量短，以減小連線的長度和分布電容，接線后應把信號線可靠固定，避免信號線在空中自由擺動，以防止斷線或引人干擾。(2)布線時應將信號輸出線與電力線分開，如信號線與電力線同在一地溝中鋪設，則應將信號線單獨用金屬管屏蔽保護。(3)屏蔽線的屏蔽層與金屬線管都應良好接地。如不接地，不但不能起屏蔽保護作用反而會引人外界干擾。(4)遵循“一點接地”原則，接地電阻應小于10ω。一體型和分體型都應把接地點選在傳感器一側，轉換器外殼接地點應與傳感器“同地”，但不要與強電設備同地。(5)渦街流量計的電源負端不能接地，如果電源負端與轉換器外殼是隔離的，則可把轉換器外殼接地。(6)隔爆型渦街流量計必須在接線進、出口處安裝防爆密封接頭，信號線和電源線應嚴格密封。 注意事項：(1)在流量計進行接線與拆線時，切忌帶電作業。(2)在防爆現場維修時，不能帶電打開轉換器前后端蓋。(3)對于電源負端不能接地的渦街流量計(例如現場總線型渦街流量計)，接線后通電前應檢查電源負端與“地”之間的絕緣電阻，且絕緣電阻不小于20m；(4)對于電源負端不能接地的渦街流量計，現場測試時，應采用電池供電的電子儀器，且儀器的負端不能接地。所使用的示波器必須有差分型輸人端，且測量時應置于交流藕合檔。 合肥科邁捷很高興為您解答電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計，測量介質流速、儀表量程與口徑 測量一般的介質時，電磁流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。電磁流量計工作原理

電磁流量計的理論-法拉第電磁感應定律.當一導電體經過一個磁場時，就會產生感應電動勢，其電動勢的方向與導體運動和磁場的方向有關.在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。

電磁流量計使用注意事項

1、需要保持電纜接頭清潔干燥，防水、防潮，每次使用后一定要及時旋上流量計和各電纜頭護蓋。

2、 循環時禁止連接流量計，避免循環液中的尖硬巖屑沖刷損傷流量計內襯，影響測量精度。

3、電磁流量計變送器不能互換使用。

4、保證電磁流量計內襯不能被硬物劃傷、戳傷，破壞其光潔度。

5、 每次施工使用后必須及時用清潔水（不含油）清洗干凈流量計內襯、變徑短接內襯（使用水槍、軟布清洗內襯）。嚴禁流量計內襯接觸各種油類物質污染測量電極、損壞絕緣內襯。雷達液位計參數

1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。

2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高。

3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。

4、耐振動性能好，能適應液位波動大的情況下工作 結構簡單，安裝方便，維護費用低。

5、帶精美的磁鋼校正器，現場隨意校調

技術參數。

測量范圍：150～8000mm，對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。

工作壓力：0.6；1.0；2.5；4.0；6.4；10Mpa

工作溫度：F ：120℃；G：200℃；H：450℃

**度:±10mm

介質密度: 0.5～2.0g/cm3介質密度差: ≥150kg/m3(測量界位)

環境振動：頻率≤25Hz 振幅≤0.5mm跟隨速度： ≤0.08m/s

介質粘度： ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計 。

過程連接：旁路側面安裝法蘭:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。

開關選項：可選擇普通型、防爆型

變送器選項：可選干簧管液位變送器、可選磁致伸縮液位變送器、可選全智能帶表顯示液位變送器
