220v的電磁流量計故障處理方法（220v電磁流量計怎樣接信號線）
文章出處：華仁儀表 發(fā)表時間：2021-11-23 09:33
本文分享的內容為電磁流量計的輸出信號線與電源線的接法，電磁流量計的主板種類有很多種，今天就來分享一下電磁流量計的接線方法。
下面以大泉流量DQD型電磁流量計為例來演示，這是一款黃表頭的電磁流量計，分別演示4-20mA、脈沖、RS485三個信號線的接法。
電磁流量計接線圖
這是電磁流量計的接線主板，打開接線盒即可看到，最上面兩個端子是接220V電源的，左邊一排是接輸入信號線的，接法如下：

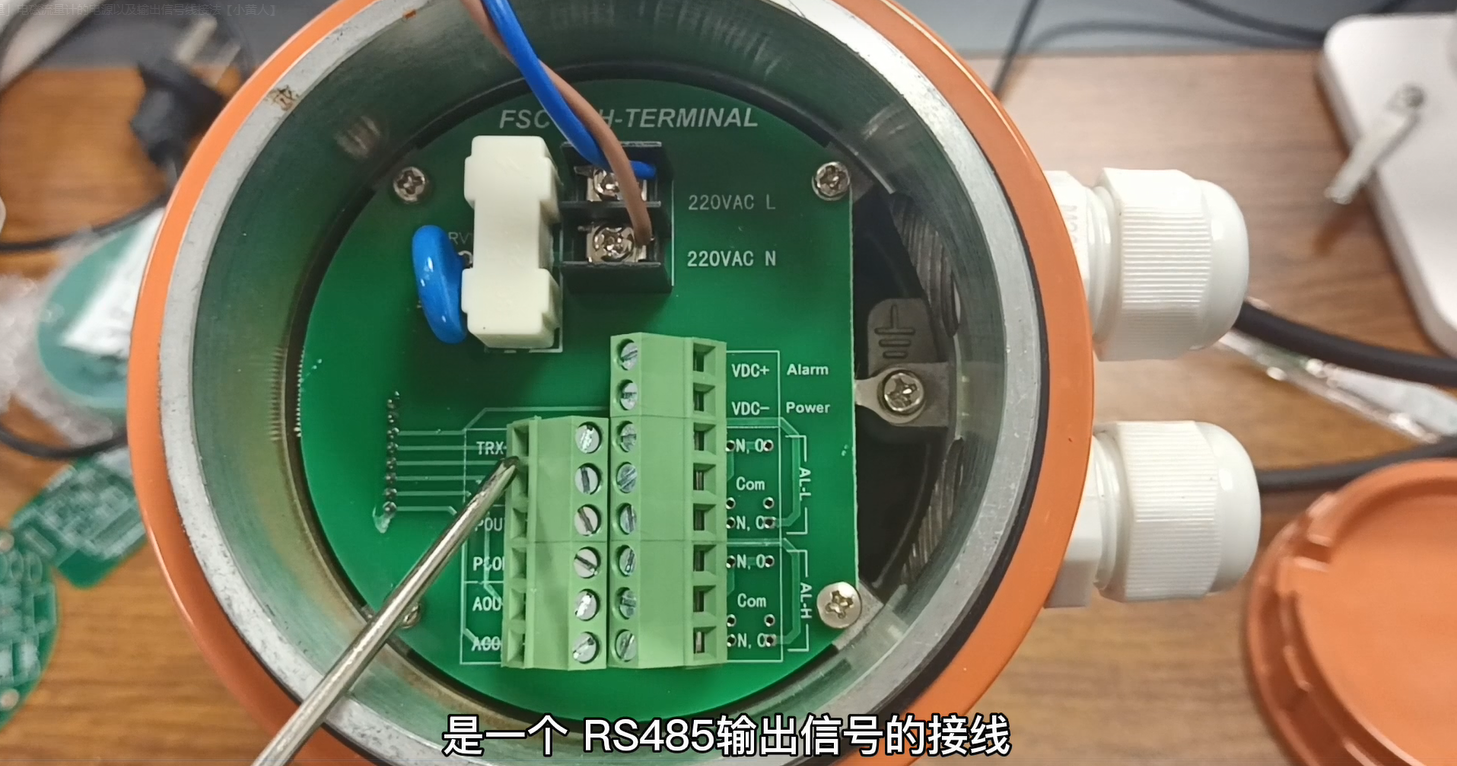

1、RS485接法：TRX+與TRX-，這一組是RS485的接線；

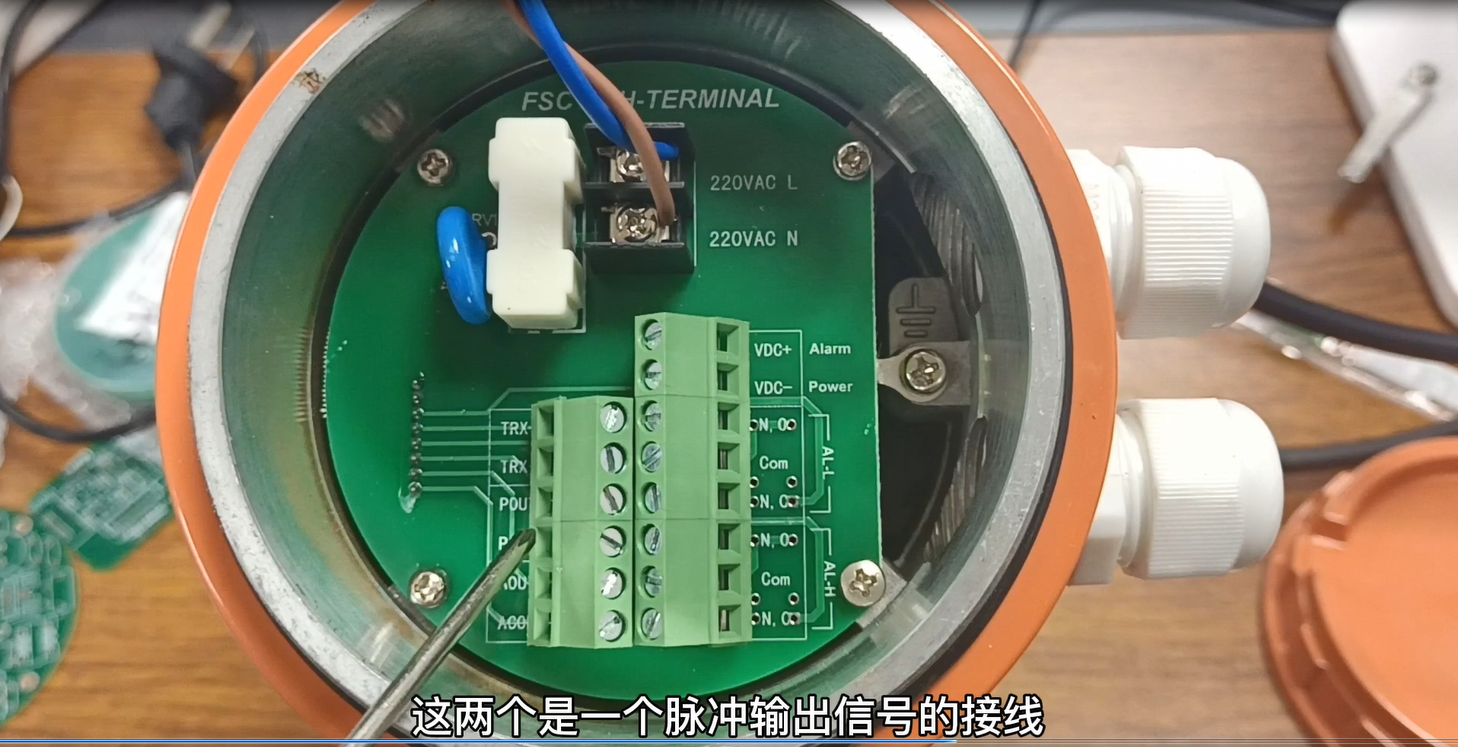

2、脈沖接法：POUT與PCOM，這一組是脈沖的接線；

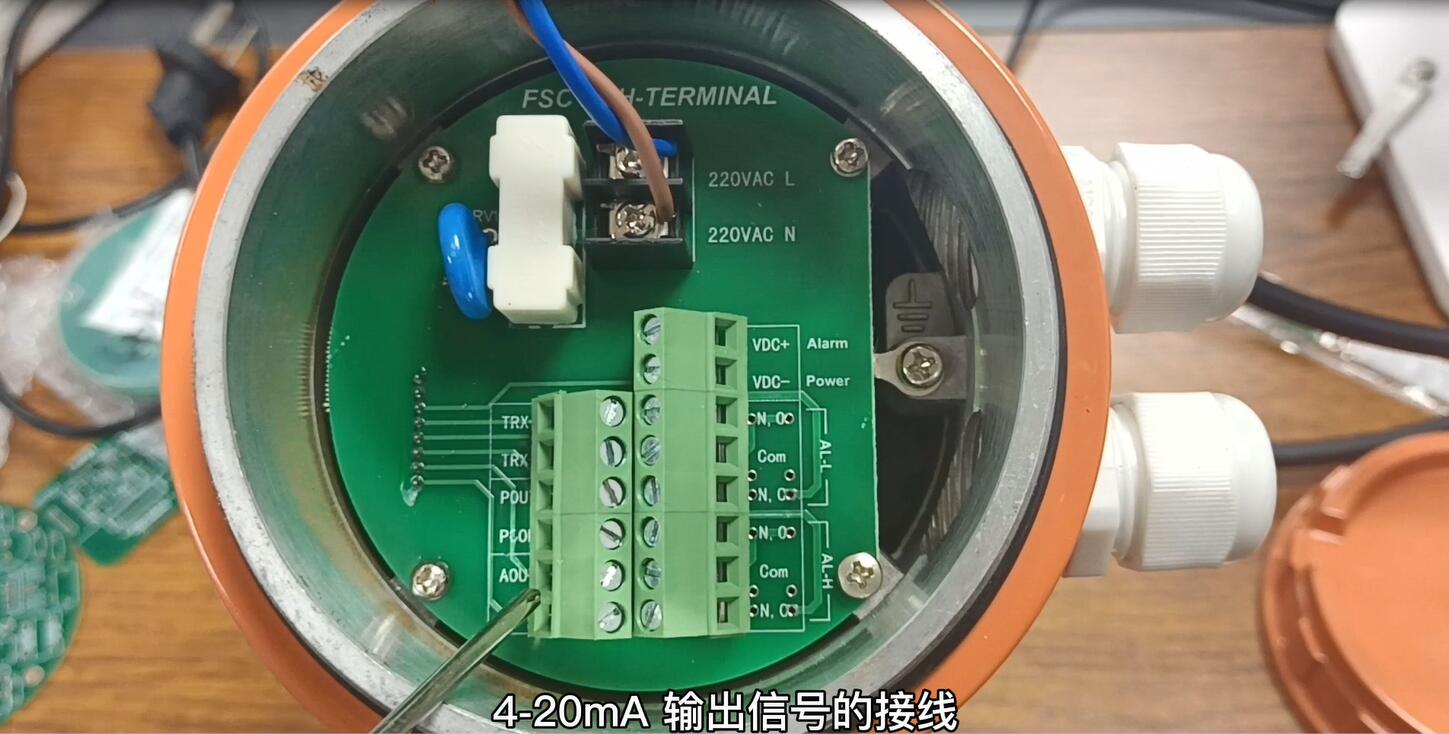

3、4-20mA接法：AOUT與ACOM，這一組是4-20mA接線；
電磁流量計接線圖
這就是大泉流量黃色表頭主板的輸出信號線的接法，在接線的時間，注意正負極不要接反了。
電磁流量計接線圖
對于電磁流量計的接線這一問題，大家有什么想法歡迎一起在評論區(qū)交流哦！
