電磁流量計是根據導電流體通過外加磁場時產生的電動勢來測量導電流體流量的一種儀器，主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。電磁流量計適用于測量封閉管道流量中導電液體和漿液的體積，如清水、污水、各種酸、堿和鹽溶液、漿液、漿液、紙漿、糖漿和食用液體等。

電磁流量計的原理基于法拉第電磁感應定律，當導電液體在磁場中運動并切割磁力線時，導體兩端將產生與運動方向和磁場方向相垂直的感應電動勢E，該電動勢與導電液體的流速 (V)成正比，即E=BLV (B為磁場的磁感應強度，L為導體長度，V為切割磁力線的速度)。

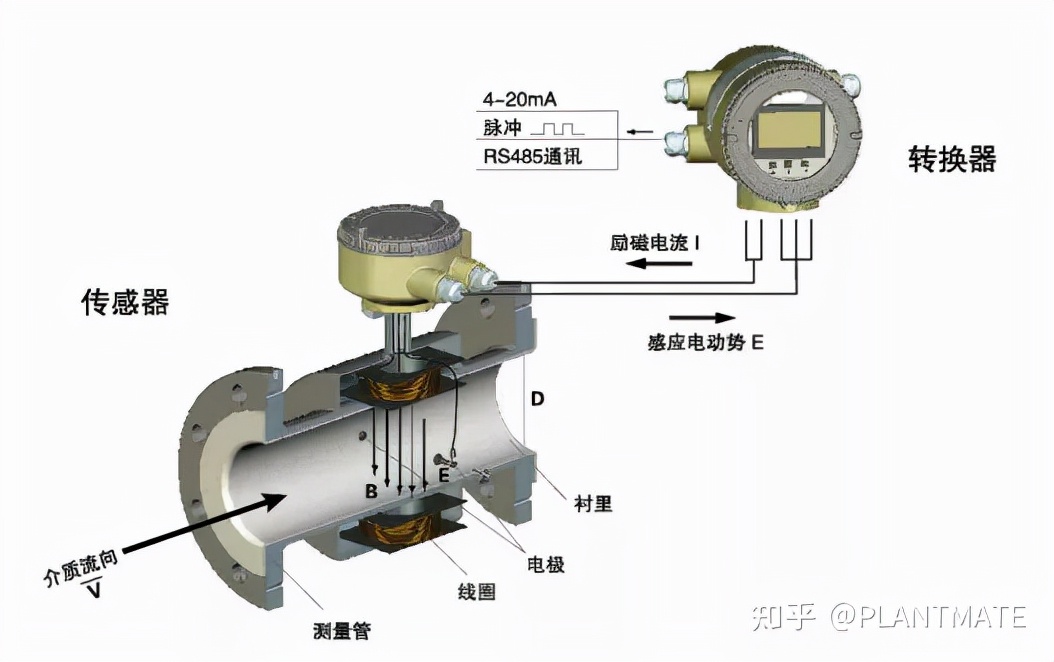

轉換器通上電后，勵磁電流驅動線圈，在測量管內形成磁場，介質沿測量管流動切割磁力線時，所產生的感應電動勢經測量管內壁上的兩個電極傳輸給轉換器，經轉換器進行信號處理及運算，即獲得被測流量值。

被測流量數據通過顯示屏顯示，并以（4～20）mA、脈沖或現場總線 (RS485)等形式輸出。

電磁流量計性能

Advantages and Disadvantages

優點：

（1）測量管道內無阻流件（空管）壓損小，可測量固液二相介質的體積流量；

（2）測量體積流量與被測介質諸多物理量無關；

不受被測介質的溫度、壓力、密度、粘度、電導率變化的影響，不必進行修正；

（3）輸出信號與被測介質體積流量成線性關系量程比寬，不需非線性修正；

（4）對流量測量管前后直管段要求低（前5D后2D）；

（5）雙向測量，可測正反流量；

（6）測量精度高；

（7）傳感器可選IP68潛水型。

缺點：

（1）無法測量不導電液體（常規<5us/cm）；

（2）無法測量氣液兩相或氣體等介質；

（3）受襯里影響，一般測量流體溫度不超過180℃；

（4）大口徑造價相對較高。

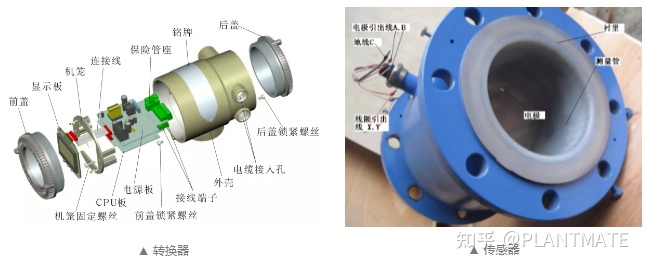

▲ 分體式電磁流量計傳感器解剖圖

電磁流量計安裝使用注意事項：

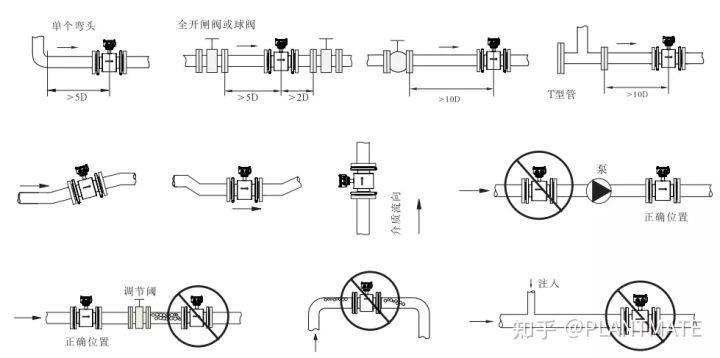

（1）安裝位置必須保證滿管并有一定直管段。

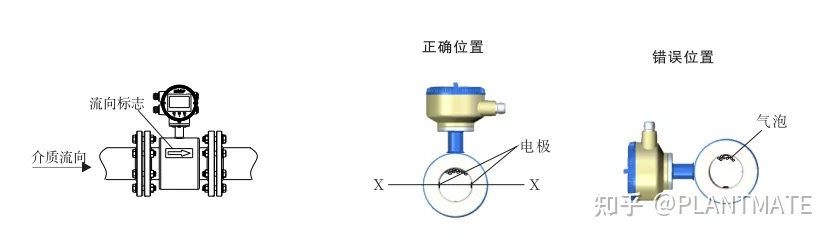

（2）流向標志與實際水流方向一致，兩電極保持水平。

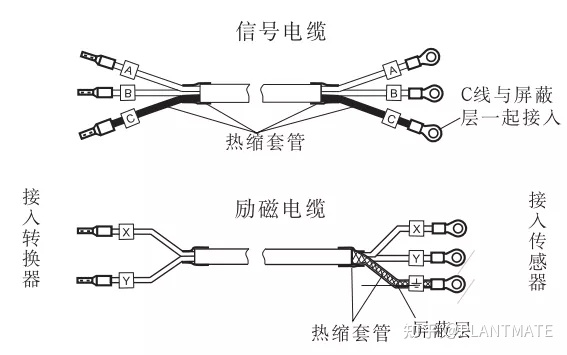

（3）分體式信號線必須使用工廠配置的信號電纜。若不得已需剪接，請按下圖處理：務必把屏蔽層與C線連接起來并一起接入端子C。

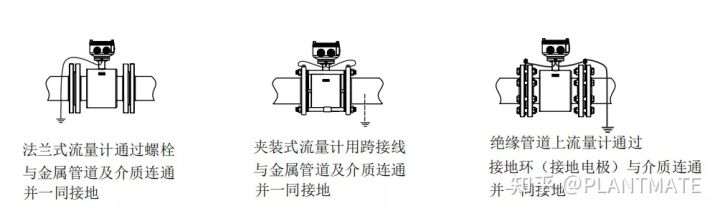

（4）儀表外殼與介質一起接地是流量計正常工作的必要條件。
