一：產品介紹

HR-CSB-MQ超聲波明渠流量計與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事液單位的污水排放口、城市下水道的流量及灌渠等。

由于本公司儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體情況下，比其他形式的儀表具有更高的可靠性。

二：產品特點：

●物理全封閉探頭

改變傳統的探頭灌注泡沫膠密封膠工藝，采用一體鑄造全封閉伍縫隙探頭，防護等級IP68，防水 放塵 防潮等有明顯優勢，更適應在野外等惡劣場合使用，使用壽命提高3-5年。

●全中文人性化液晶顯示

全中文12864點液晶顯示，在顯示頁面能同時顯示水位高度、順時流量、累計流量、發射波狀態、液位顯示圖、繼電器開啟狀態、環境溫度，輸出電流等參數，只需要看一個頁面就能了解到所有的信息。

●靈活的測量模式

時時液位與距離兩種測量模式，并可以靈活設置參考位置，讓流量更直觀

●多樣的測量時間相應速度

根據不同現場環境可選擇快速，中速，慢速，大大的提高了明渠流量計的穩定性與精度。

●參數鎖定功能

調試好參數以后，可以鎖定鍵盤，防止別人任意調動已經設置好的參數。

●參數設置更簡單

無需以往明渠流量計復雜的參數設置，我們的軟件做到了內部完全智能化，三角堰直接安裝直接使用，矩形堰只需要選擇堰道口寬度，巴歇爾槽只需要設置c值與n值

 三：原理說明

儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關系反算出流量。

3.1：超聲波測液位原理

發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。

3.2：量水堰槽的測流量原理

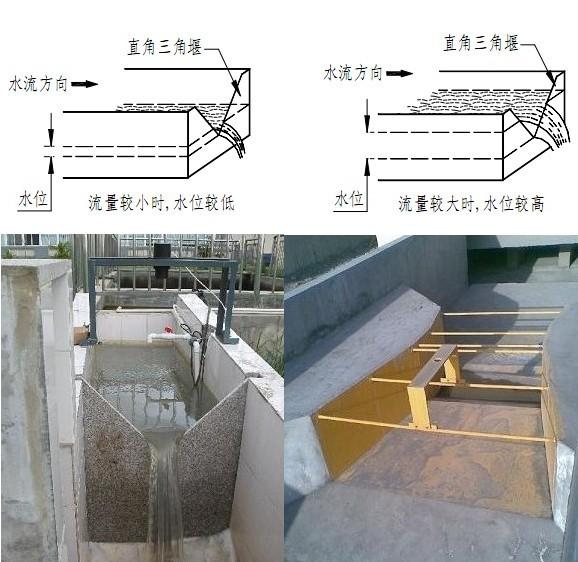

流通順暢的明渠內流量越大，液位越高；流量越小，液位越低（如圖2.1）。通過測量水位可以反算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響減小至最小。

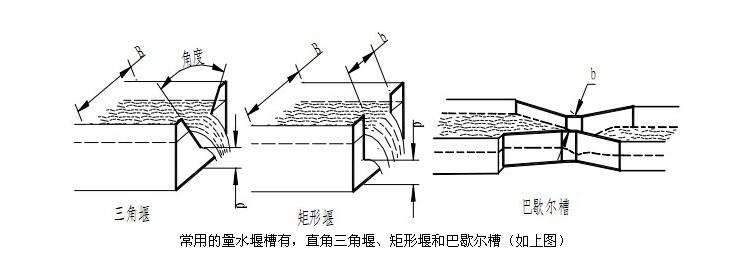

常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽（如下圖）

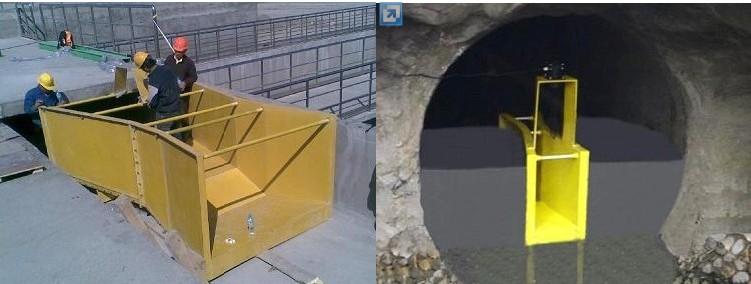

巴歇爾槽現場安裝及安裝效果圖（如上圖）

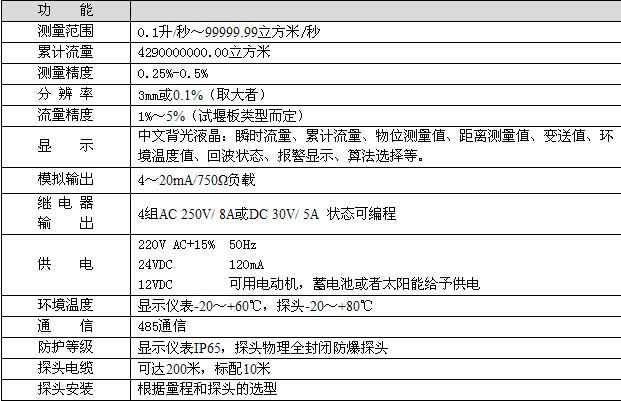

四.產品功能

五：安裝探頭注意事項

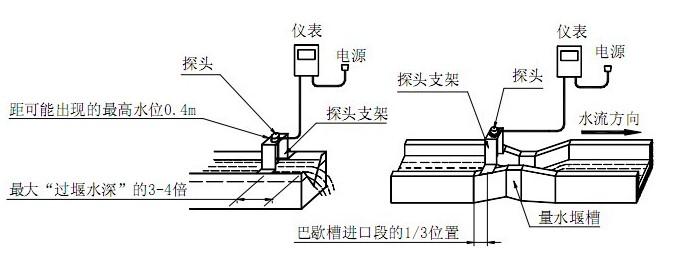

超聲波明渠流量計的探頭可以直接安裝在量水堰槽水位觀測點的上方。探頭發聲的一面要對準水面?？梢杂盟匠叻旁谔筋^上蓋上，通過校上蓋水平使探頭對準水面。巴歇爾槽水位觀測點在距喉道2/3收縮段長位置（如下圖的La)；三角堰、矩形堰在上游一側，距堰板3～4倍最大過堰水深處。（如下圖）

六： 安裝量水堰槽注意事項

安裝量水堰槽須注意幾個問題，否則影響測流精度：

6.1：量水堰槽的中心線要與渠道的中心線重合，使水流進入量水堰槽不出現偏流。

6.2：量水堰槽通水后，水的流態要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇爾槽的淹沒度要小于“巴歇爾槽參數”的臨界淹沒度

6.3：量水堰槽的上游應有大于

6.4：量水堰槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經量水堰槽的計量部位。量水堰板的計量部位是堰口；量水槽的計量部位是槽內喉道段。

七：主機外形尺寸圖

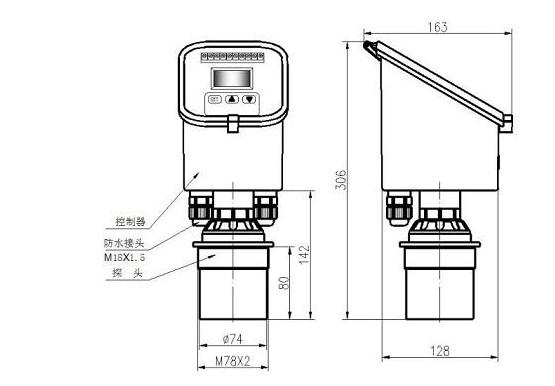

7.1一體式超聲波明渠流量計外形結構尺寸圖
