一體化孔板流量計

  • 咨詢熱線：0517-86852728
跟此產品相關的產品

  • 產品詳情

  • 聯系我們

HR-LG 一體化孔板流量計 是一種采用環室取壓的孔板節流裝置，是測量流量的差壓發生裝置。配合各種差壓計或差壓變送器可測量管道中各種流體的流量?？装辶髁坑?jì)廣泛應用于石油、化工、冶金、電力、輕工等部門。

一、HR-LG  孔板流量計的測量原理：

充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

一體化孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該環室孔板采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、HR-LG  一體化孔板流量計的特點：
1.孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2.孔板計算采用國際標準與加工
3.孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
4.標準型節流裝置無須實流校準，即可投用。
5.一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
三、HR-LG  一體化孔板流量計的取壓方式：

1、環室取壓標準孔板：
    屬標準孔板。由于實現了環室取壓，提高了測量精度，縮短了安裝時所需最小直線管段長度，可在各部門普遍應用。
2、角接單獨鉆孔取壓標準孔板：
    屬標準孔板。當管徑在400毫米以上時,多采用此種形式。取壓方式為法蘭單獨鉆孔取壓、圓形均壓環取壓或方形均壓環取壓。孔板形式可為帶柄孔或非標準的圓缺孔板等。
3、法蘭取壓標準孔板：
    屬標準孔板。它不論管道直徑大小，其上、下游取壓孔中心均位于距孔板兩側端面各式各1時(25.5mm)處，煉油系統普遍采用此種形式。
4、徑距取壓標準孔板：
    屬標準孔板。取壓方式為管道取壓。上游取壓孔中心位于孔板前面一倍管道內徑處。下游取壓孔中心位于距離孔板后端面為管內徑之半的地方。
5、小口徑孔板：
    屬非標準孔板。用于測量10毫米至50毫米管徑內流體的測量。
6、雙重孔板：
    是由相互按一定距離安裝在直管道中的兩塊標準孔板組成。依流束方向而言，前面的孔反稱為輔孔板，后面的孔板稱為主孔板。輔孔板的截面比m1大于主孔板的截面比m。兩塊孔板構成了類似帶液壁的噴咀。它用于低雷諾數流體或高粘度的流量測量。
7、圓缺孔板：
    屬非標準孔板，適用于臟污的、或有氣泡析了的、或含有固體微粒的流體流量的測量，其測量精度較低。
8、錐形入口孔板：

    屬非標準孔板。圓形錐與中心線夾角呈45°，這種錐形入口孔板能適用于雷諾數很低的場合，但管道尺寸不得小于25毫米。

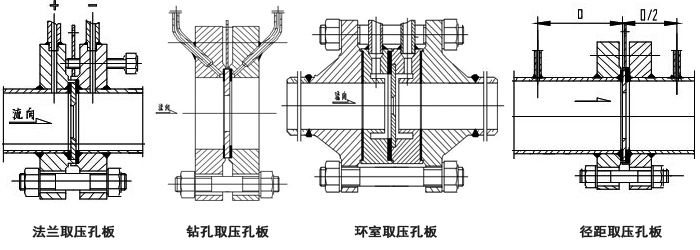

一體化孔板流量計(圖1)

四、節流件上下游側所要求的最短直管段長度：

直

徑

比

β?

節流件上游阻流件形式和最短直管段長度

上游最短直

管段長度(包

括本表中所

有阻流件)

單個90°彎頭或三通(流體僅從一個支管流出)

在同一個平面上的兩個或多個90º彎頭

在不同平面上的兩個或多個90º彎頭

漸縮管(在1.5D至3D的長度內由2D變?yōu)镈)

漸擴管(在1D至2D的長度內由0.5D變?yōu)镈)

球型閥

全開



全孔球閥或閘閥全開

0.20

0.25

0.30

0.35

0.40

0.45

0.50

0.55

0.60

0.65

0.70

0.75

0.80

10(6)

10(6)

10(6)

12(6)

14(7)

14(7)

14(7)

16(8)

18(9)

22(11)

18(14)

36(18)

46(23)

14(7)

14(7)

16(8)

18(9)

18(9)

20(10)

22(11)

26(13)

18(14)

32(16)

36(18)

42(21)

50(25)

34(17) 34(17)

34(17)

36(18) 36(18)

38(19)

40(20)

44(22)

48(24)

54(27)

62(31)

70(35)

80(40)

5

5

5

5

5

5

6(5)

8(5)

9(5)

11(6)

14(7)

22(11)

30(15)

16(8)

16(8)

16(8)

16(8)

16(8)

17(9)

18(9)

20(10)

22(11)

25(13)

30(15)

38(19)

54(27)

18(9)

18(9) 18(9) 18(9) 20(10) 20(10) 22(11)

24(12)

26(13)

28(14)

32(16)

36(18)

44(22)

12(6) 12(6) 12(6) 12(6) 12(6) 12(6) 12(6) 14(7) 14(7)

16(8) 20(10) 24(12) 30(15)

4(2)

4(2)

5(2.5)

5(2.5)

6(3)

6(3)

6(3)

6(3)

7(3.5)

7(3.5)

7(3.5)

8(4)

8(4

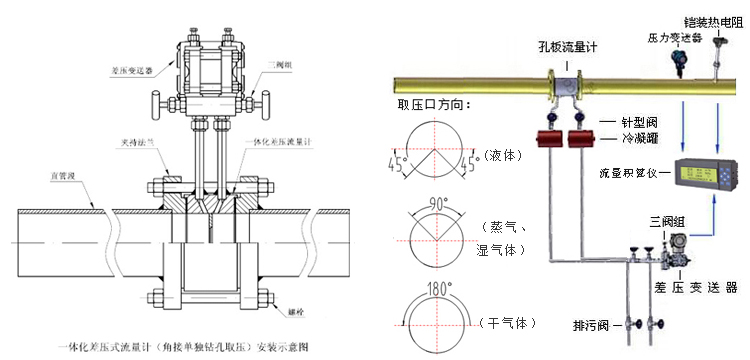

五、HR-LG  孔板流量計安裝示意圖：

一體化孔板流量計(圖2)

六、HR-LG  孔板流量計選型表：

HR-LG

節流裝置

類型

K

孔板

P

噴嘴

測量介質

Q

氣體

Z

蒸汽

Y

液體

測量元件形式

2

＜200℃

H

標準孔板(環室)

Y

標準孔板(法蘭)

K

標準孔板(鉆孔)

S

雙重孔板

Q

圓缺孔板

Z

錐形入口孔板

R

1/4圓孔板

P

偏心孔板

N

整體(內藏)孔板

X

楔形孔板

B

標準噴嘴

L

長徑噴嘴

儀表口徑

口口口（通徑：DN10～1600mm）

公稱壓力(MPa)

1

PN1.0

2

PN1.6

3

PN2.5

4

PN4.0

5

PN6.3

6

PN10

7

PN16

流體溫度

T1

80℃以下

T2

250℃以下

T3

550℃以下

口徑

1

法蘭碳鋼，節流件304不銹鋼

4

法蘭、節流件全304不銹鋼

6

法蘭、節流件全316不銹鋼

T

其它材質（訂貨時說明）

安裝附件

0

帶可拆卸安裝球閥

1

帶截止閥

2

帶冷凝罐

3

帶三閥組

C

差壓變送器

X

流量積算儀

B

溫壓補償帶溫度與壓力傳感器







一體化孔板流量計
?
