高頻雷達料位計

  • 咨詢熱線：0517-86852728
跟此產品相關的產品

  • 產品詳情

  • 聯系我們

一.產品概述

   HR-LD-WWJ導波雷達物位計發出的高頻脈沖微波沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與射脈沖的時間間隔與到被測介質的距離成正比。由于采用了先進的微處理器和獨特的回波處理技術，導波雷達物位計可以應用于各種復雜工況。

   HR-LD-WWJ導波雷達物位計適用于各種復雜工況。如：高溫、高壓及小介電常數介質等。采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

二.產品特點

HR-LD-WWJ導波雷達物位計可用于連續測量液體及固體粉料、粒料及液體的物位。 纜式探頭：主要用于測量液體及固體料位，最大測量距離35米。 同軸桿式探頭：用于液體。 可向系統提供以下信號接口：HART，4…20mA。

三.技術參數

        HR-LD-WWJ雷達物位計

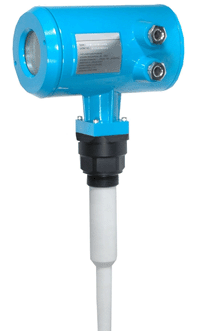

高頻雷達料位計(圖1)





應　　用：液體、粉料、固體顆粒

測量范圍：6米

過程連接：螺紋、法蘭

過程溫度：-40…250℃

過程壓力：-1.0…20bar

精　　度：±1mm

頻率范圍：100MHZ…1.8GHZ

防爆/防護等級：Exia II C T6/IP67

信號輸出：4…20mA/HART(兩線)

       HR-LD-WWJ雷達物位計

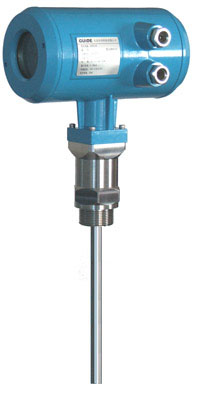

 高頻雷達料位計(圖2)



應　　用：液體、粉料、固體顆粒

測量范圍：6米

過程連接：螺紋、法蘭

過程溫度：-40…250℃

過程壓力：-1.0…20bar

精　　度：±1mm

頻率范圍：100MHZ…1.8GHZ

防爆/防護等級：Exia II C T6/IP67

信號輸出：4…20mA/HART(兩線)

     HR-LD-WWJ雷達物位計

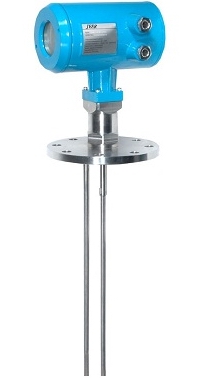

高頻雷達料位計(圖3)



應　　用：液體、粉料、固體顆粒

測量范圍：30米

過程連接：螺紋、法蘭

過程溫度：-40…250℃

過程壓力：-1.0…20bar

精　　度：±1mm

頻率范圍：100MHZ…1.8GHZ

防爆/防護等級：Exia II C T6/IP67

信號輸出：4…20mA/HART(兩線)



   HR-LD-YWJ雷達液位計

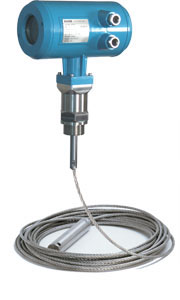

高頻雷達料位計(圖4)



應用：過程條件簡單，腐蝕性的液體。漿料、固體 比如：水液儲罐，酸堿儲罐，漿料儲罐，固體顆粒，小型儲油罐 測量范圍：20米 過程連接：G、1-1/2螺紋、1-1/2”NPT 介質溫度：-40～230℃ 過程壓力：-0.1-2.0 MPa 重復 性 ：± 3mm 精　　度：< 0.1% 防爆/防護等級：Exia II C T6/IP66 信號輸出：4～20mA/HART(兩線)

    HR-LD-YWJ雷達液位計

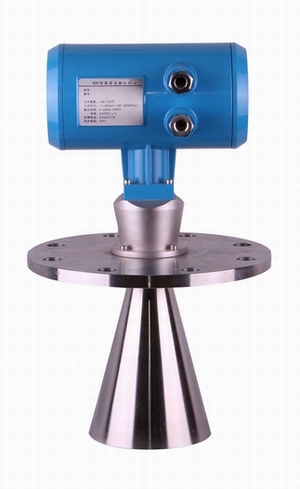

 高頻雷達料位計(圖5)



應　　用：存儲或過程容器腐蝕性的液體、漿料、固體 比如：水液儲罐，酸堿儲罐，漿料儲罐，固體顆粒，小型儲油罐 測量范圍：20米 過程連接：法蘭 介質溫度：-40～230℃ 過程壓力:-0.1～2.0 MPa 重復 性 ：± 3mm 精　　度：< 0.1% 防爆/防護等級：ExiaIIC T6/IP66 信號輸出：4～20mA/HART(兩線)

   HR-LD-YWJ雷達液位計



 高頻雷達料位計(圖6)



應用：適應各種存儲容器或過程計量環境，液體、漿料、固體比如：原油、輕油儲罐，原煤、粉煤倉位，揮發性液體儲罐，焦碳料位， 漿料儲 罐，固體顆粒。 測量范圍：35米 過程連接：法蘭 過程溫度：-40～230℃；高于230℃高溫訂做 過程壓力：-0.1～4.0MPa；高壓可以定做 重復 性 ：± 3mm 精　　度：< 0.1% 防爆/防護等級：ExiaIIC T6/IP66 信號輸出：4～20mA/HART(兩線)

































































































四.產品特性及優勢

測量不受下列因素影響：液體密度，固體物料的疏松程度、溫度、加料時的粉塵液

表面泡沫對測量無影響同軸桿式的探頭測量完全不受罐體及安裝短管的內部結構的響

探桿和探纜可更換

  HART或PROFIBUS-PA通信協議及基金會現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件GDPF實現簡單的組態設定和編程





?
