壓力開關資料

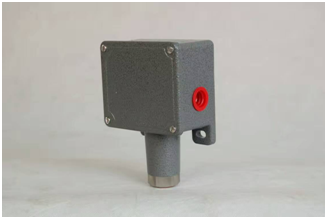

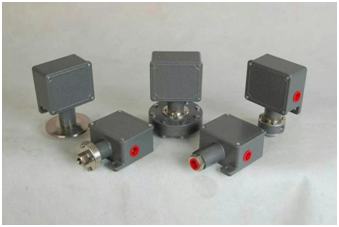

• 膜片式壓力開關特點：

1. 適合各類工業現場能夠理想的替代國外同類產品
2. 進口橡膠/316L不銹鋼膜片/活塞式傳感器，性能穩定可靠
3. 鑄鋁外殼，SPDT或DPDT輸出；可選防爆；多種壓力及電氣接口可選
4. 結構簡單，無可拆卸部件
5. 精度：0.5級；重復性：±1%
6. 量程：50Pa～40MPa



• 基本參數

介質：對丁腈橡膠或316L不銹鋼無腐蝕性的氣體或液體
外殼：壓鑄鋁，環氧樹脂涂層，帶密封墊圈的外蓋
外殼等級：符合IEC60529要求，IP67
設定點精度：±1%
切換差：不可調（參考選型表數據）
重復性誤差：≤1%
電氣接口：M20*1.5內螺紋接口，可根據現場需要定制
環境溫度：?25℃～?80℃
環境濕度：5%～95%
使用壽命：10⁵循環
抗震性：＜Max.2g
防爆等級：ExdeⅡCT6Gb， Temp.= -30-71℃
觸點容量：Vmax=380V,lmax=15A (特殊要求請咨詢)
開關輸出：一個單刀雙擲(SPDT)輸出,開關可接“常開型”或“常閉型”

• 壓力開關選型表

示例：
     HR - PE213E - N12 - S - M20

Z	W	P	E	213	E	N12	S	M20
公  司  代  號	外  殼	測  量  形  式	傳  感  器  材  質	量  程	防  爆	過  程   連  接	輸  出	電  氣  連  接




      單刀雙擲微動開關作用過程；
      接線端C－NC：壓力上升至上切換值時接通；
      接線端C－NO：壓力上升至上切換值時斷開；

• 主要技術規格

	普通型	防爆型
工作粘度	?10-3m2/s	?10-3m2/s
開關元件	微動開關	微動開關
防爆等級	/	ExdeⅡCT6Gb Temp.= -30-71℃
外殼保護等級	IP67	IP67
環境溫度	-25℃～80℃	-25℃～80℃
環境濕度	5%～95%	5%～95%
使用壽命	105循環	105循環
抗震性	＜Max.2g	＜Max.2g
觸點容量	Vmax=380V,lmax=15A	Vmax=380V,lmax=15A
重復性誤差	≤1%	≤1%

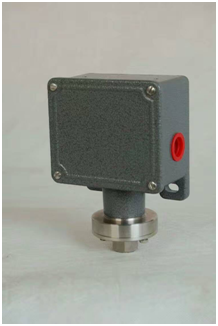

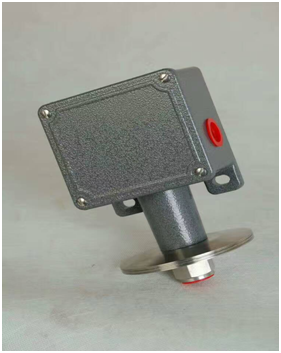

• 膜片式壓力開關


HR-P系列：全焊接316L不銹鋼膜片，切換差不可調型，單點設定
   1/2NPTF壓力接口(其它壓力接口可定制)，M20*1.5內電氣接口

產品型號	可調范圍	固定切換差(普通/防爆)	耐壓
HR-PE201	50-1000Pa	≤50Pa ? ≤75Pa	30KPa
HR-PE202	0.5-2KPa	≤0.2KPa / ≤0.3KPa	30KPa
HR-PE203	1-10KPa	≤0.5KPa / ≤0.75KPa	50KPa
HR-PE204	1-16KPa	≤1KPa / ≤1.5KPa	50KPa
HR-PE205	2-25KPa	≤1.5KPa / ≤2.2KPa	50KPa
HR-PE210	0.006-0.08MPa	≤0.006MPa / ≤0.008MPa	0.3MPa
HR-PE211	0.006-0.16MPa	≤0.01MPa / ≤0.015MPa	0.3MPa
HR-PE212	0.02-0.4MPa	≤0.02MPa / ≤0.03MPa	1.5MPa
HR-PE213	0.02-1MPa	≤0.04MPa / ≤0.06MPa	2MPa
HR-PE214	0.03-1.6MPa	≤0.06MPa / ≤0.1MPa	4MPa
HR-PE215	0.05-2.5MPa	≤0.1MPa / ≤0.15MPa	5MPa
HR-PE216	0.1-4MPa	≤0.2MPa / ≤0.3MPa	10MPa
HR-PE217	0.3-6MPa	≤0.3MPa / ≤0.4MPa	10MPa
HR-PE218	0.5-10MPa	≤0.4MPa / ≤0.6MPa	16MPa

HR-P系列：丁腈橡膠膜片及O型圈，切換差不可調型，單點設定
   1/2NPTF壓力接口(其它壓力接口可定制)，M20*1.5內電氣接口

產品型號	可調范圍	固定切換差(普通/防爆)	耐壓
HR-PD220	1-16MPa	≤0.6MPa / ≤1MPa	40MPa
HR-PD221	2-25MPa	≤0.8MPa / ≤1.5MPa	50MPa
HR-PD222	2-40MPa	≤1.5MPa / ≤2.5MPa	60MPa



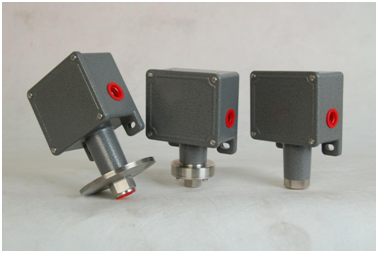

• 膜片式負壓開關

HR-V系列：丁腈橡膠膜片及O型圈，切換差不可調型，單點設定
    G1/4"F壓力接口(其它壓力接口可定制)，M20*1.5內電氣接口

產品型號	可調范圍	固定切換差(普通/防爆)	耐壓
HR-VF101	-2-0-2KPa	≤0.1KPa / ≤0.15KPa	30KPa
HR-VF102	-10-0-10KPa	≤0.5KPa / ≤0.8KPa	50KPa
HR-VF103	-50-0-50KPa	≤3KPa / ≤5KPa	150KPa
HR-VF110	-0.1-0MPa	≤0.008MPa / ≤0.012MPa	0.3MPa
HR-VF111	-0.1-0-0.1MPa	≤0.01MPa / ≤0.015MPa	0.3MPa
HR-VF112	-0.1-0-0.25MPa	≤0.015MPa / ≤0.02MPa	0.5MPa

• 膜片式差壓開關

HR-C系列：丁腈橡膠膜片及O型圈，切換差不可調型，單點設定
           G1/4"F壓力接口，M20*1.5內電氣接口

產品型號	可調范圍	固定切換差(普通/防爆)	耐壓
HR-CY301	0.5-2KPa	≤0.2KPa / ≤0.3KPa	30KPa
HR-CY302	1-10KPa	≤0.5KPa / ≤0.8KPa	50KPa
HR-CY303	1-16KPa	≤1KPa / ≤1.5KPa	50KPa
HR-CY304	2-25KPa	≤1.5KPa / ≤2KPa	50KPa
HR-CY310	0.006-0.08MPa	≤0.006MPa / ≤0.008MPa	0.5MPa
HR-CY311	0.006-0.16MPa	≤0.015MPa / ≤0.02MPa	0.5MPa
HR-CY312	0.02-0.4MPa	≤0.02MPa / ≤0.03MPa	1MPa
HR-CY313	0.02-1MPa	≤0.04MPa / ≤0.06MPa	2MPa
HR-CY314	0.03-1.6MPa	≤0.06MPa / ≤0.1MPa	4MPa
HR-CY315	0.05-2.5MPa	≤0.1MPa / ≤0.15MPa	5MPa

• 壓力式溫度開關
•
•

HR-W溫度開關系列，主要技術參數

環境溫度	-10℃~40℃
重復性	±5%FS
防護等級	IP67
最高使用壓力	6MPa
連接形式	直插型（溫包外徑Φ10mm，可訂制其他規格）
電氣接口	M20*1.5內螺紋
毛細管長度	1.5m(可用戶要求訂制)
溫包長度	L=100（可用戶要求訂制)（不含螺紋）
電氣參數	380V15A/380V5A(防爆)
防爆等級	ExdeIICT6Gb


HR-W溫度開關量程表：

量程代號	調節范圍℃	切換差℃	最高使用溫度℃
HL30	0~30	≤5	95
HL45	5~45	≤7	95
HL60	10~60	≤9	95
HL80	20~80	≤11	95
HL100	40~100	≤17	110
HL250	80~250	≤25	180
