耐震壓力表

  • 咨詢熱線：0517-86852728
跟此產品相關的產品

  • 產品詳情

  • 聯系我們

一.用途說明

耐震壓力表主要用于冶金、電力、石油、化工、輕工、機械等工業部門的壓力檢測。壓力表依靠?jī)?nèi)部充灌阻尼油和配套緩沖裝置等措施。具有良好的耐震性能。適用于被測介質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突然卸何的場合，以及環境震動較大的場所。儀表能測氣體、液體脈動壓力的平均值。以克服介質強烈脈沖及環境震動對儀表帶來的損害，確保讀數的準確性。
    不銹鋼耐震壓力表的外殼用不銹鋼材料制成（簡稱半鋼），可在有腐蝕性、振動較大的惡劣環境中使用。

二.型號命名

 耐震壓力表(圖1)  耐震壓力表(圖2)

耐震壓力表(圖3)
YTN-60

耐震壓力表(圖4)
YTN-60ZT

耐震壓力表(圖5)
YTN-100

耐震壓力表(圖6)
YTN-100Z

耐震壓力表(圖7)
YTN-150ZT-BF

三.技術參數

型號

結構形式

精確度%

測量上限MPa

YTN-60
YTN-60ZT
YTN-60B
YTN-63B

徑向
軸向帶邊
徑向
軸向帶邊

2.5

0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;
0～1.6;0～2.5;0～4.0;0～6.0;0～10;
0～16;0～25;0～40

YTN-100
YTN-100ZT
YTN-100B
YTN-103B

徑向
軸向帶邊
徑向
軸向帶邊

1.6

0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;
0～1.6;0～2.5;0～4.0;0～6.0;0～10;
0～16;0～25;0～40;0～60

YTN-150
YTN-150ZT
YTN-150B
YTN-150B

徑向
軸向帶邊
徑向
軸向帶邊

0～0.1;0～0.16;0～0.25;0～0.4;0.0～6;0～1.0;
0～1.6;0～2.5;0～4.0;0～6.0;0～10;
0～16;0～25;0～40;0～60;0～100

    使用環境溫度：-5～55℃（表殼內充甘油）；
                  -25～55℃（表殼內充硅油）。

耐震壓力表(圖8)
YZ-□

耐震壓力表(圖9)
YZ-□T

耐震壓力表(圖10)
YTN-□Z

耐震壓力表(圖11)
YTN-□ZT

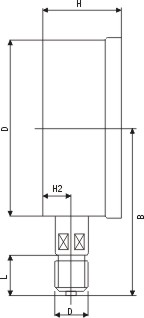

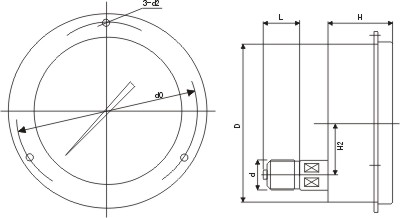

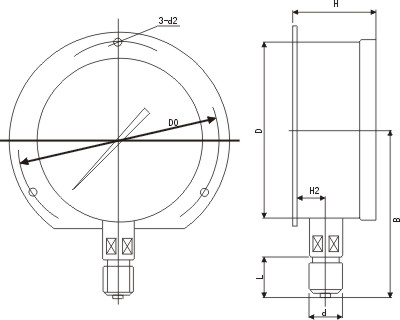

型號

D

d

L

d0

B

H

d2

H1

H2

YTN-60

φ60

M14×1.5

14

　

55

32

　

　

13

YTN-60ZT

76

65

32

4.5

27

0

YTN-60B

　

55

32

　

　

13

YTN-63B

76

65

32

4.5

27

0

YTN-100

φ100

M20×1.5

20

　

90

44

　

　

18

YTN-100ZT

118

90

44

5.5

27

30

YTN-100B

　

90

44

　

　

18

YTN-103B

118

90

44

5.5

27

30

YTN-150

φ150

M20×1.5

20

　

120

44

　

　

18

YTN-150ZT

165

95

44

5.5

27

55

YTN-150B

　

120

44

　

　

18

YTN-153B

165

95

44

5.5

27

55

   備注：連接螺紋可按要求訂貨。
