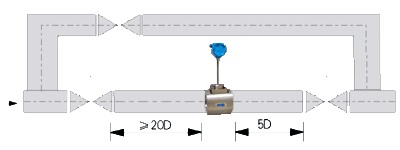

規 格

說      明

公稱通徑

15，25，40，50，65，80，100，125，150，200，250，300，(200～2000 插入式)

公稱壓力(MPa)

DN15-DN200 4.0(>4.0 協議供貨)，DN250-DN300 1.6(>1.6 協議供貨)

介質溫度(℃)

壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）

本體材料

1Cr18Ni9Ti，(其它材料協議供貨)

允許振動加速度

壓電式:0.2g 電容式:1.0～2.0g

精確度

±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS

范圍度

1：6～1：30

供電電壓

傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V 電池

輸出信號

方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA

壓力損失系數

符合JB/T9249 標準Cd≤2.4

防爆標志

本安型：ExdⅡia CT2-T5 隔爆型：ExdⅡCT2-T5

防護等級

普通型IP65 潛水型IP68

環境條件

溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa

適用介質

氣體、液體、蒸汽

傳輸距離

三線制脈沖輸出型：≤300m，兩線制標準電流輸出型(4～20mA)：負載電阻≤750Ω

型 號

代      碼

說     明

HR-LU

□

□

-□□

/□□

-□

□

-□

-□

渦街流量儀表

G

傳感器

檢測

方式

B

E

壓電式傳感器

電容式傳感器

連接

方式

1

2

3

4

法蘭連接型

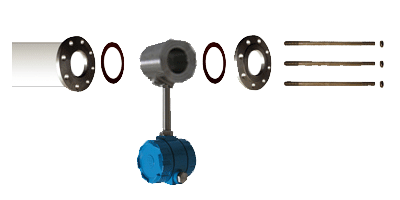

法蘭卡裝型

簡易插入型

球閥插入型

測量

介質

2

3

4

氣 體

液 體

蒸 汽”

公稱

通徑

01

02

03

04

05

06

08

10

12

15

20

25

30

15mm

20mm

32mm

40mm

50mm

65mm

80mm

100mm

125mm

150mm

200mm

250mm

300mm

使用

環境

P

B

不防爆

防爆型

信號

輸出

1

2

3

4

5

6

脈沖輸出

4～20mA 電流輸出，液晶顯示

RS-485 通訊

電池供電，不帶溫度、壓力補償

溫壓補償一體，4～20mA 電流輸出型

溫壓補償一體，電池供電型

選型說明

例如： HR-LU滿管型電容式渦街流量儀表，法蘭卡裝型連接，介質為蒸汽，儀表通徑為DN50，普通4～20mA 電流信號輸出

儀表型號
